Детаљно опишите употребу и мере предострожности за различите функције мултиметра.

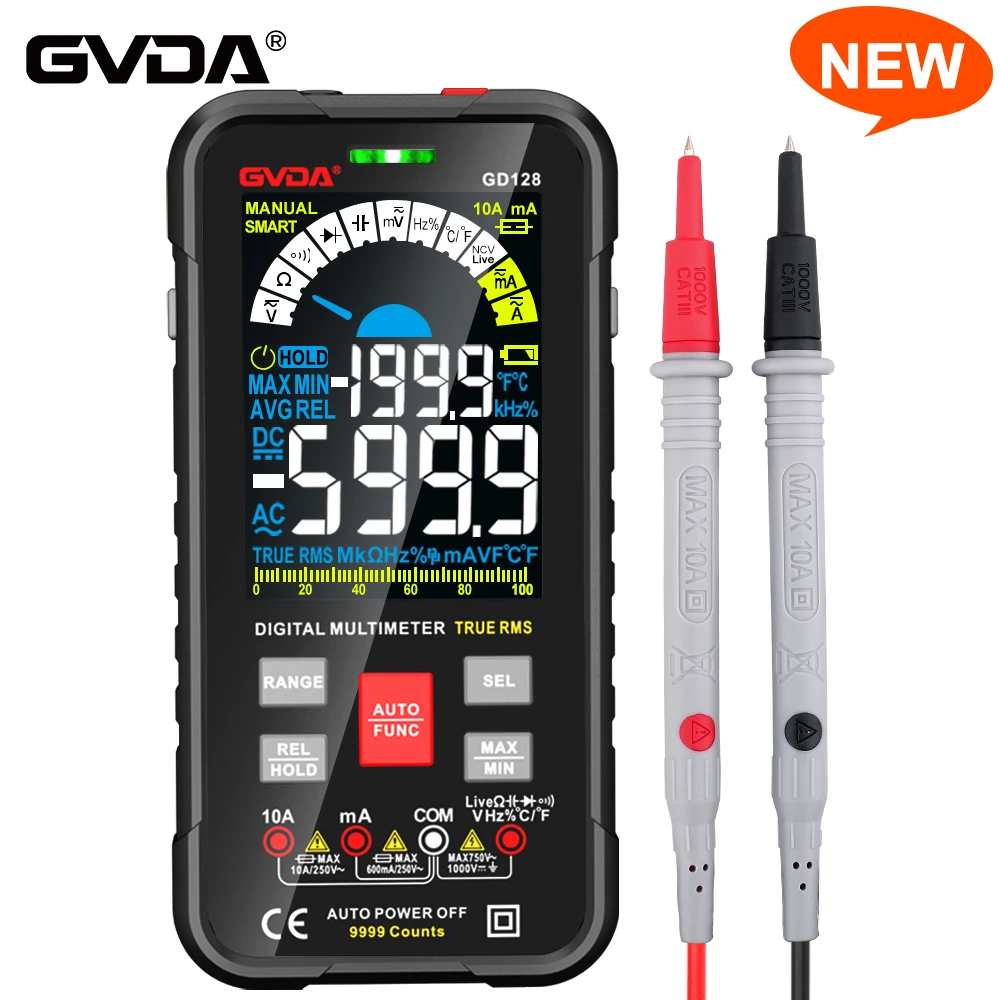

Електрична баријера је најчешће коришћена
Електрична баријера (омска баријера) се генерално користи за мерење вредности отпора отпора, мерење статуса укључено-искљученог кола, компоненти кола и процене да ли је компонента добра или лоша мерењем да ли је вредност отпора између пинова компоненте је у складу са нормалним подацима.
Мултиметар показивача треба да буде подешен на нулу пре употребе. Кратко спојите два тест кабла. У овом тренутку, показивач је пристрасан удесно. Подесите потенциометар за подешавање нуле тако да показивач показује на нулту скалу са десне стране. Ако подешавање нуле није могуће, користите зупчаник Рк1 до Рк1к, што показује да је батерија од 1,5 В недовољна; користите опрему Рк10к, што указује да је ламинирана батерија од 9В или 12В недовољна.
1. Избор опсега
Бројчаник ома је означен са Ω, десна страна је нула, а вредност се повећава према левој страни. Ваге су распоређене нелинеарно, а средњи део је прецизнији. Након сваке промене опсега отпора, мора се извршити подешавање нуле да би се обезбедила тачност мерења.
Након што препознате вредност отпора, изаберите одговарајући опсег и подесите на нулу. Принцип избора одговарајућег опсега је да се показивач мерене вредности што више приближи средини бројчаника. Ако је отпор 10Ω, изаберите Рк1 зупчаник, ако је отпор 220Ω, изаберите Рк10 зупчаник, ако је отпор 4,7кΩ, можете изабрати Рк100 зупчаник, ако је отпор 68кΩ, можете изабрати Рк1к или Рк10к зупчаник. Ставите испитне каблове на два пина отпора који се тестира, прочитајте вредност коју показује показивач отпора (најгорња линија скале), а затим је помножите са множиоцем датотеке, што је вредност отпора отпор.
Ако се користи дигитални мултиметар, што је вредност отпора мерене компоненте ближа опсегу, то ће резултат мерења бити тачнији. На пример, отпор од 150Ω се може мерити помоћу зупчаника Рк200 и зупчаника Рк2к, али зупчаник од 200 има тачније цифре, а резултат мерења је природно тачнији.
2. Мерење на путу
Већина одржавања треба прво да измери вредност отпора директно на плочи. Пошто ће на онлајн мерење утицати друге серијске и паралелне компоненте, резултати мерења ће бити пристрасни. Генерално, потребно је два пута подесити пар проводника, а као референтну вредност отпора узети онај са већом вредношћу отпора. Ако се мери отпорник од 82 кΩ (погледајте слику 2), резултат мерења је мањи од номиналне вредности и разлика није велика, што указује да је отпорник нормалан. Ако је измерена вредност отпора већа од стварне вредности отпора, могуће је да је вредност отпора повећана; ако је измерена вредност отпора мала, ако нема малих отпорника или индуктивних компоненти повезаних паралелно, у овом случају, пинови морају бити залемљени или растављени. Следећа компонента се поново мери.
Објасните детаљно употребу различитих функција мултиметра и мере предострожности
Слика 2 82кΩ отпор измерен на путу
У нормалним околностима, постоји могућност да ће се вредност отпора повећати, и може бити прекинут због велике струје или других разлога, али је ретко да се вредност отпора смањи.
Објава
Компоненте за мерење на путу генерално морају да одвоје своје пинове и да испразне електролитичке кондензаторе великог капацитета, високонапонске кондензаторе, високонапонске пакете, сликовне цеви и друге компоненте за складиштење енергије пре мерења. Постоји много начина за пражњење, као што је директно кратко спајање пинова компоненти, коришћењем отпорника од 1кΩ или 10кΩ, 2В за пражњење, аутор препоручује да користите лемилицу за пражњење неколико пута, односно прикључите утикач утикача. лемилица до тачке пражњења.
Када постоји велика разлика у подацима мерења на струјном колу, потребно је анализирати стање кола где се налазе компоненте. Када је полупроводнички уређај повезан паралелно са њим, то ће утицати на вредност отпора.
Приликом мерења диода и триода са омима на путу, измерени отпор напред и назад ПН споја је веома мали. Када нема малих компоненти отпора повезаних паралелно, ПН спој може бити покварен и кратко спојен. Ако су и позитивне и негативне вредности отпора велике, то значи да је коло отворено.
Мора се истаћи да због тога што је волт-амперска карактеристика диоде нелинеарна, када се отпор диоде мери различитим отпорима мултиметра, добиће се различите вредности отпора, на пример вредност отпора мерена помоћу Зупчаник Р×100 се упоређује са степеном преноса Р×10. биће већи.
Линија бакарне фолије на ПЦБ-у је веома дуга. Можете сазнати да ли постоји прекид кола мерењем отпора ове линије. Такође је могуће утврдити да ли две тачке на колу припадају истој правој. Када је вредност отпора измерених компоненти другачија, можете да одсечете пинове компоненти, исечете бакарну кожу за мерење, или можете да одлемите једну, две или све компоненте да бисте уклонили мерење.
развој знања
Треба напоменути да су игле неких компоненти оксидоване, а лемни спојеви плоче су оксидовани или прекривени хемикалијама. Морате остругати игле или спојеве за лемљење, или можете користити врх тест оловке да чврсто притиснете спојеве за лемљење да бисте изгребали или стругали коло. Само када је слој маске за лемљење од бакарне фолије зелен, тест проводници могу успоставити добар контакт и осигурати прецизно мерење, у супротном ће доћи до појаве погрешне процене као што су отворени круг, велика вредност отпора и сумња на лош контакт.
Коло или компонента имају одређену вредност отпора, а омметар мери њену вредност отпора да процени да ли је добар или лош. Наравно, ова врста мерења само одражава квалитет компоненти са одређених аспеката и параметара компоненти, што није свеобухватно. Из друге перспективе, добро је користити мултиметар за мерење, али инсталацијски радови можда неће бити нормални. На пример, ако је диода инсталирана, може доћи до појава као што су обрнуто цурење, повећан отпор напред и лоше карактеристике исправљања. Инсталација триоде може имати недовољно увећање, лоше фреквенцијске карактеристике и меки слом.
На пример, када користите мали блок отпора за мерење напредног отпора одређеног ПН споја је превелик, а затим користите блок Р×1к за поновно мерење, може поново бити нормално. У ствари, карактеристике ове цеви су се погоршале, и више не може нормално да ради у колу. или нестабилност посла.
Без обзира коју врсту компоненти да мерите, веома је корисно за мерење моћи да учи из материјала, искуства других људи, или да раставите компоненте да бисте разумели унутрашњу структуру и принцип рада. Наравно, то је такође веома корисно за анализу и одржавање кола. На пример, можете сазнати посебан однос прекидача за укључивање-искључивање из уобичајених прекидача са више конектора.
Добар начин за мерење компоненти је: када сте почетник, или када је тешко проценити да ли је добар или лош, изаберите добар производ и упоредите га са тренутним делом мерења да бисте донели тачну процену.
