Да ли знате које су структурне компоненте мултиметра?
Мултиметар се састоји од три главна дела: главе бројила, мерног кола и прекидача за пребацивање. Мултиметар је најосновнији алат у области електронског тестирања, а такође је и широко коришћен инструмент за тестирање. Мултиметри се називају и мултиметри, тронаменски мерачи (А, В, Ω су струја, напон и отпор), мултиметри и мултиметри. Мултиметри се деле на показивачке и дигиталне мултиметре. Ту је и мултиметар са функцијом осцилоскопа. Осцилоскопски мултиметар је мултифункционални мерни инструмент са више опсега. Општи мултиметри могу да мере једносмерну струју, једносмерни напон, наизменични напон, отпор и ниво звука итд., а неки могу мерити и наизменичну струју, капацитивност, индуктивност, температуру и неке параметре полупроводника (диоде, триоде). Дигитални мултиметри су постали маинстреам и заменили су аналогне бројила. У поређењу са аналогним инструментима, дигитални инструменти имају високу осетљивост, високу прецизност, јасан екран, јак капацитет преоптерећења, лаки за ношење и практичнији и једноставнији за употребу.
заглавље
Глава мултиметра је осетљиви галванометар. Бројчаник на глави је одштампан разним симболима, ознакама скале и вредностима. Симбол АВ-Ω означава да је амперметар мултиметар који може да мери струју, напон и отпор. На бројчанику је одштампано више линија скале, међу којима је она означена са "Ω" на десној линији скале отпора, десни крај је нула, леви крај је ∞, а расподела вредности скале је неравномерна. Симбол "-" или "ДЦ" означава једносмерну струју, "~" или "АЦ" значи наизменичну струју, а "~" означава линију скале коју деле АЦ и ДЦ. Неколико редова бројева испод линије скале представљају вредности скале које одговарају различитим позицијама прекидача за бирање.
Такође постоји механичко дугме за подешавање нулте позиције на глави мерача за корекцију нулте позиције показивача на левом крају.
прекидач
Прекидач за избор мултиметра је вишепозицијски ротациони прекидач. Користи се за избор мерних ставки и опсега. Опште ставке мерења мултиметра укључују: "мА"; ДЦ струја, "В (-)": ДЦ напон, "В (~)": АЦ напон, "Ω": отпор. Свака мерна ставка је подељена на неколико различитих опсега за избор.
Испитни кабл и прикључак за испитни кабл
Испитни каблови су подељени на црвене и црне. Када је у употреби, уметните црвену пробну проводницу у утичницу означену са " плус " и уметните црну тестну проводницу у утичницу означену са "-".
Мерач (тип показивача)
То је магнетоелектрични ДЦ амперметар високе осетљивости. Главни индикатори перформанси мултиметра у основи зависе од перформанси главе мерача. Осетљивост главе мерача се односи на вредност једносмерне струје која тече кроз главу мерача када је показивач главе мерача скренут у пуној скали. Што је мања вредност, већа је осетљивост главе мерача. Што је већи унутрашњи отпор при мерењу напона, то су боље његове перформансе. На глави мерача се налазе четири скале, а њихове функције су следеће: прва линија (од врха до дна) је означена са Р или Ω, што означава вредност отпора. Када је прекидач у блоку ома, прочитајте ову скалу. Друга трака је означена са ∽ и ВА, што означава вредност наизменичне, једносмерне и једносмерне струје. Када је прекидач за пренос у зупчанику наизменичне, једносмерне или једносмерне струје, а опсег је у положају који није АЦ 10В, прочитајте ову жицу на скали. Трећи ред је означен са 10В, што означава вредност наизменичног напона од 10В. Када је прекидач у опсегу наизменичног и једносмерног напона, а опсег је на АЦ 10В, прочитајте ову скалу. Четврта трака, означена дБ, означава ниво звука.

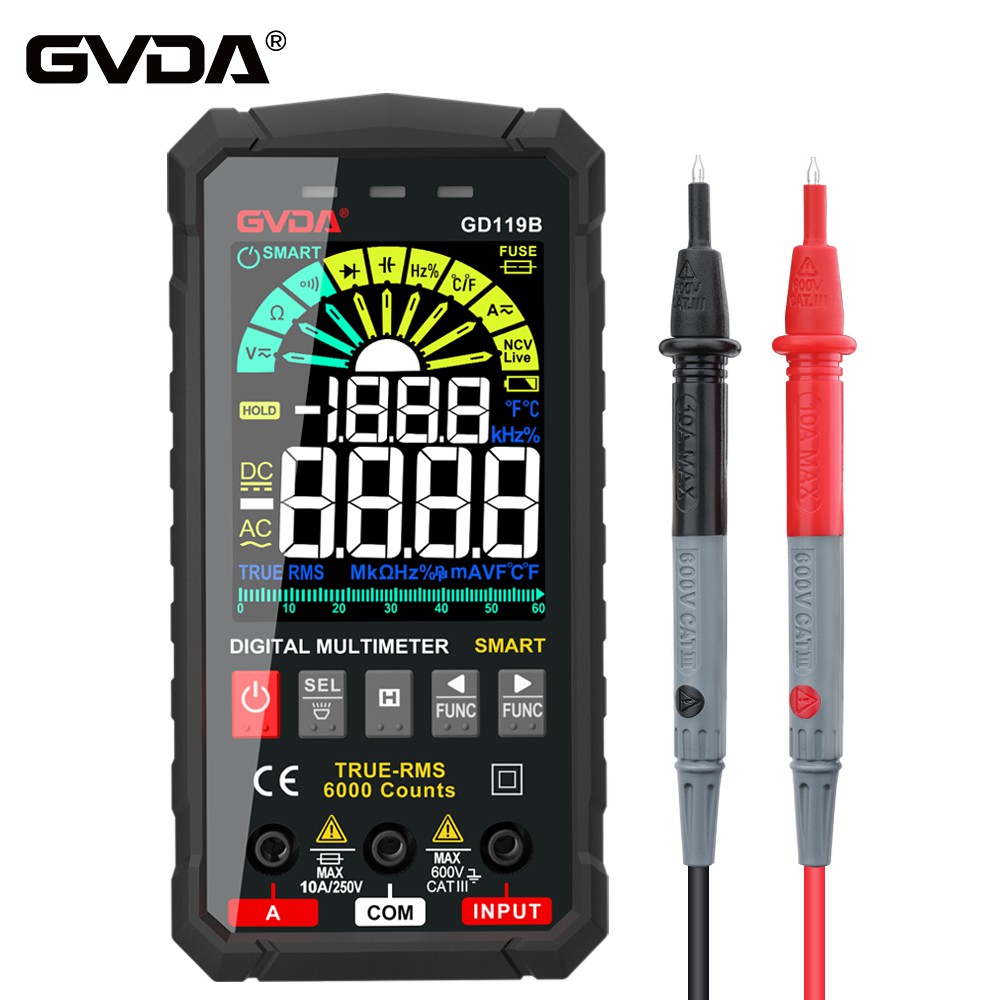

Мерач (дигитални)
Глава дигиталног мултиметра се углавном састоји од А/Д (аналогно/дигиталног) чипа за конверзију плус периферних компоненти плус дисплеја са течним кристалима. На тачност мултиметра утиче глава. Број који конвертује А/Д чип се обично назива и за 3 1/2-цифрени мултиметар, 4 1/2-цифрени мултиметар и тако даље. Најчешће коришћени чипови су ИЦЛ7106 (класични чип са 3 и по ЛЦД ручног опсега, следећа верзија је 7106А, 7106Б, 7206, 7240, итд.), ИЦЛ7129 (4 и по ЛЦД са ручним опсегом класични чип), ИЦЛ7107 (3 и по ЛЕД ручни опсег Цлассиц чип).
Мерна линија
Мерно коло је коло које се користи за претварање различитих мерених објеката у мале једносмерне струје погодне за мерење бројила. Састоји се од отпорника, полупроводничких компоненти и батерија.
Може да конвертује различите мерене објекте (као што су струја, напон, отпор, итд.) и различите опсеге у одређену количину мале једносмерне струје кроз серију обраде (као што је исправљање, ранжирање, подела напона, итд.) мерача за мерење .
прекидач за пренос
Његова функција је да изабере различите мерне линије како би задовољиле захтеве мерења различитих типова и опсега. Прекидач за пренос је углавном кружни точкић са означеном функцијом и опсегом око њега.
