Како користити константан напон константне струје високе прецизности стабилизовано напајање једносмерном струјом

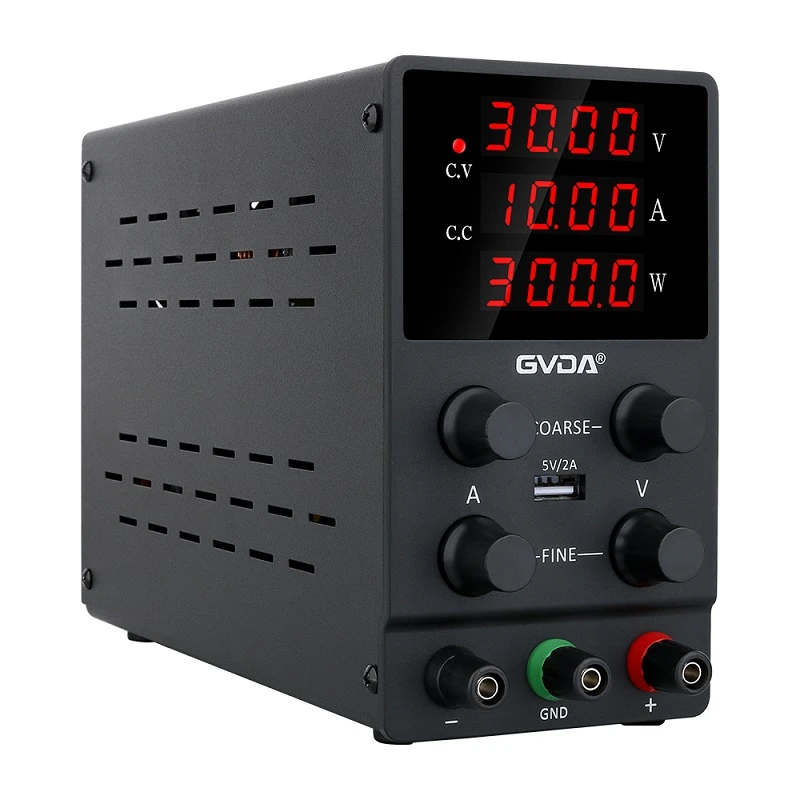

Константни напон константна струја високо-прецизно ДЦ регулисано напајање је константан напон (ЦВ), константна струја (ЦЦ), излазни напон 0~30В подесив, излазна струја оптерећења 0~3А подесиво напајање опрема. Његова радна карактеристика је аутоматска конверзија константног напона/константне струје, која може континуирано да се мења између константног напона и стања константне струје са променом оптерећења, а тачка пресека између режима константног напона и константне струје назива се тачка конверзије. Пуњива батерија се може пунити коришћењем карактеристике константне струје, што је веома згодно за употребу.
Принцип рада константног напона константне струје високе прецизности ДЦ регулисаног напајања
Цела машина је подељена на четири дела: серија ДЦ стабилизованог напајања, укључујући појачало за подешавање и коло константног напона; регулација константне струје и део за конверзију константне струје константног напона; референтни стабилизовани напон напајања; трансформатор секундарно коло за аутоматско подешавање наизменичног напона.
1. Серија ДЦ стабилизовано напајање и коло константног напона. Углавном се састоји од цеви за подешавање Т1, Т2, Т10, Т11, оп амп ИЦ1, п1, п2 потенциометра за подешавање напона и референтног напона да формира коло константног напона, који контролише основни напон Т2, мења степен проводљивости цев за подешавање, и обезбеђује стабилност кола регулатора напона. нормалан рад. Овде се п1 и п2 користе као потенциометри за грубо подешавање и фино подешавање за подешавање напона, а неинвертујући терминал ИЦ1 је повезан на референтни напон и напон подешавања и упоређује се са напоном узорковања на инвертујућем терминалу да би се променио струја цеви за подешавање.
2. Коло са константном струјом - познато и као струјно ограничавајуће коло. То јест, када се подеси на унапред одређено ограничење струје, излазна струја остаје константна, а излазни напон се пропорционално смањује како се оптерећење даље повећава. Коло константне струје се састоји од операционог појачавача ИЦ2 и отпорника за узорковање 0.15Ω, плус коло за приказ константног напона и конверзије константне струје. Неинвертујући крај ИЦ2 добија референтни напон од п3 потенциометра за подешавање струје и референтног подешавања снаге В1, а инвертујући крај је повезан са предњим крајем отпорника за узорковање 0.15Ω кроз отпор од 1кΩ . Када је напон узорковања већи од референтног напона, излазни напон ИЦ2 пада, тако да Вб Т2 пада, а излазни напон се смањује, али излазна струја остаје непромењена, постижући сврху ограничавања струје. При константном напону, Т8 је укључен, а Т9 искључен, тако да је зелено светло константног напона (ЦВ) укључено, а црвено светло константне струје (ЦЦ) је искључено, јер је излаз ИЦ2 висок ниво при константном напону, а регулатор напона ДЗ (6В) укључује Т8, зелено светло светли. Када струјна ограничавајућа заштита ради, излаз ИЦ2 је {{20}}. У овом тренутку, Вб Т2 пада на 0 кроз напон диоде, тако да је цев за подешавање прекинута.
3. Референтно регулисано напајање. Састоји се од ТЛ431 и 78Л12, Т3. ТЛ431 се не користи само као стандардни напон, већ је и одговоран за појачавање напона грешке и контролу Т3 цеви. Унутрашњи референтни напон ТЛ431 је 2,5В, напон узорковања се заправо упоређује са референтним напоном од 2,5В ТЛ431, а катодни напон ТЛ431 се мења да би се подесила проводљивост Т3. Поред тога, основни напон Т3 се стабилизује помоћу 78Л12 и затим пролази кроз отпор од 1кΩ до базе да би се одржао стабилан излаз плус 15В. Излаз плус 15В се углавном користи за ИЦ1 и ИЦ2 интегрисано напајање оперативног појачала и референтни напон за кола константног напона и константне струје. Референтни напон за склопна кола наизменичног напона. плус 6В је прикључен на излазни позитивни пол главног регулисаног напајања.
Може се видети да висока прецизност ТпР-3003 ДЦ регулисаног напајања углавном користи референтно напајање које се састоји од двоструког регулисаног напона високе прецизности.
4. Излаз плус 10В и плус 20В се аутоматски пребацују. База Т6 је повезана на референтни напон преко отпорника од 45кΩ, а референтни напон обезбеђује референтни напон, док је друга база повезана са излазном катодом укупног напајања преко отпорника од 18кΩ и серијске диоде за узимање узорка. Када је излазни напон мањи од 10В, Т6 се укључује, Т7 се искључује, релеј Ј2 се отпушта, а нормално затворени контакт је повезан на улазни напон на ниском степену преноса од 14В АЦ. Када излазни једносмерни напон достигне 10в, база Т6 има негативан напон и искључује се, тако да се Т7 укључује, релеј Ј2 је затворен, а нормално затворени контакт је повезан на високом степену преноса од 24. Када укупна излазна снага Зенер цеви достигне плус 20В, Т5 се искључује, Т4 се укључује, а Ј1 се затвара, тако да је нормално отворени контакт Ј1 повезан, а улазни напон цеви регулатора се пребацује на трећа висока брзина 32. ТпР подесиво регулисано напајање увек гарантује одређену разлику напона при подешавању напона, која се углавном добија аутоматским подешавањем наизменичног напона.
Како користити константан напон константне струје високе прецизности стабилизовано напајање једносмерном струјом
Пре употребе, инструмент мора бити калибрисан за ограничење струје. Након покретања, подесите напон на потребну вредност напона, а затим окрените дугме за подешавање снаге све док се индикатор константне струје (ЦЦ) не упали, што показује да је машина у стању константне струје. Привремено кратко спојите плус и - терминале излаза снаге краткоспојном жицом, подесите струјно дугме на потребну вредност ограничења струје, не мењајте положај дугмета за струју након подешавања и уклоните жицу кратког споја да уђе у радно стање.
Кварови и одржавање константног напона, константне струје и високопрецизног ДЦ стабилизованог напајања
1. Дугме за подешавање напона не ради, углавном зато што се цев регулатора напона од 6 В у референтном регулисаном колу напајања поквари или искључи, што доводи до тога да потенциометар регулације напона нема напон узорковања. Зенер цев од 6В се поквари, индикатор напона достиже максимум, а Зенер цев искључује индикацију напона на минимум.
2. Регулатор струје не ради када су плус и - терминали напајања кратко спојени. У овом тренутку, прво треба да проверите да ли је ИЦ2 операциони појачавач нормалан, а затим да проверите референтни напон. Код овог регулисаног напајања, референтни напон је најважнији и треба да буде примарни објекат контроле. Генерално, то је узроковано одлемљивањем потенциометра В1 тримера на штампаној плочи. Ако се п3 потенциометар одлеми, струјни излаз ће достићи максималну вредност.
3. Потенциометар п3 окрените лево до дна и он је у стању константне струје. Црвена индикаторска лампица ЦЦ би требала бити укључена, а зелена индикаторска лампица ЦЦ би требала бити искључена. У овом тренутку, индикатор напона је нула. Ако је индикатор напона мањи од нуле, то значи да постоји проблем са подешавањем нуле интегрисаног блока ИЦ2 оперативног појачала. Проблем, ако су пин ① и пин ④ ИЦ2 оперативног појачала кратко спојени, приказ напона ће бити нула, што је углавном узроковано заменом ИЦ2 оперативног појачала новим оперативним појачалом након оштећења.
