Увођење фазног ласерског даљиномера
Фазни ласерски даљиномер користи амплитудну модулацију ласерског зрака да измери фазно кашњење које генерише модулисана светлост која иде напред-назад до линије снимања једном, а затим конвертује растојање представљено фазним кашњењем према таласној дужини модулисане светлости . То јест, индиректна метода се користи за мерење времена потребног да светлост прође кроз линију мерења.
Фазни ласерски даљиномери се генерално користе за прецизно мерење удаљености. Због своје високе прецизности, углавном на милиметарском нивоу, како би ефикасно рефлектовао сигнал и ограничио измерени циљ на одређену тачку сразмерну прецизности инструмента, овај даљиномер је опремљен рефлектором који се назива кооперативни циљ. огледало.
Ако је угаона фреквенција модулисане светлости ω, а фазно кашњење генерисано једним кружним путовањем преко растојања Д које треба мерити је φ, онда се одговарајуће време т може изразити као:
t=φ/ω
Замена овог односа у (3-6) растојање Д се може изразити као
Д=1/2 цт=1/2 ц·φ/ω=ц/(4πф) (Нπ плус Δφ)
=ц/4ф (Н плус ΔН)=У(Н плус)
У формули:
φ——Укупно кашњење фазе генерисано тако што сигнал иде напред-назад до мерне линије једном.
ω——Угаона фреквенција модулационог сигнала, ω=2πф.
У——јединична дужина, вредност је једнака 1/4 таласне дужине модулације
Н——Број модулисаних полуталасних дужина укључених у линију снимања.
Δφ——Део кашњења фазе мањи од π генерисан тако што сигнал иде напред-назад до мерне линије једном.
ΔН——Део модулационог таласа садржан у линији снимања који је мањи од половине таласне дужине.
ΔN=φ/ω
Под датом модулацијом и стандардним атмосферским условима, фреквенција ц/(4πф) је константа. У овом тренутку, мерење удаљености постаје мерење броја полуталасних дужина садржаних у линији снимања и мерење фракционог дела мањег од полуталасне дужине, односно Н Ор φ, због развоја модерних прецизна технологија обраде и технологија мерења радио фазе, мерење φ је достигло веома високу прецизност.
Да би се измерио фазни угао φ који је мањи од π, могу се користити различите методе за његово мерење. Обично се најчешће користе мерење фазе кашњења и дигитално мерење фазе. Ласерски даљиномери кратког домета користе принцип дигиталног мерења фазе да би добили φ.

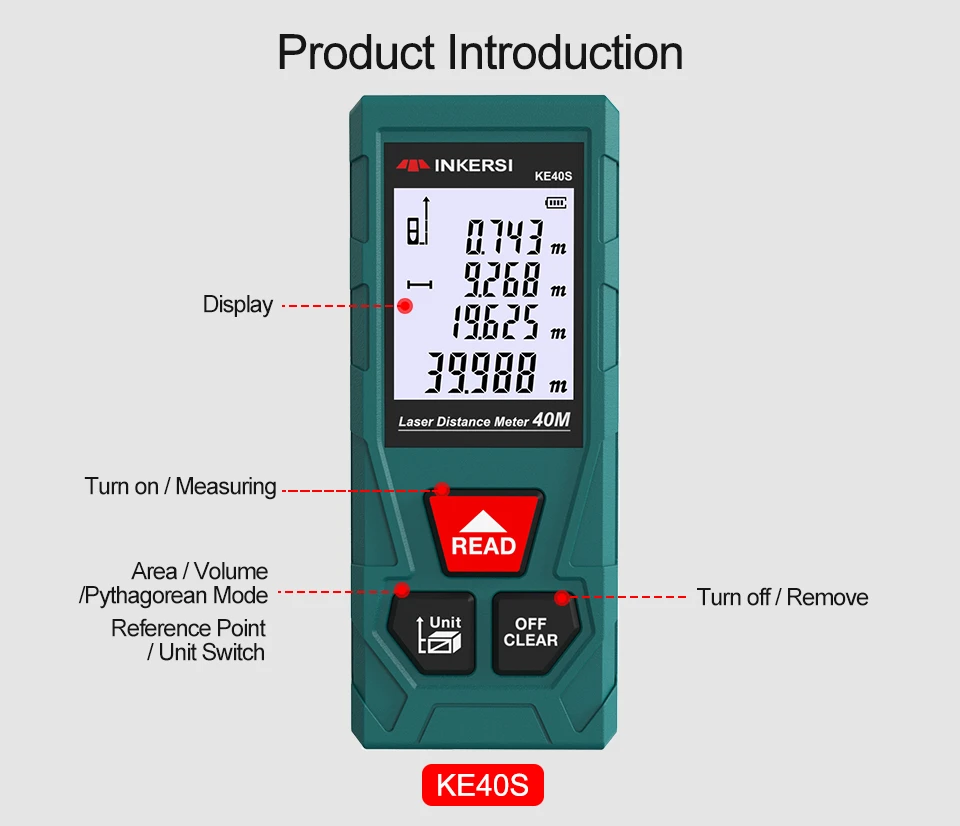

Уопштено говорећи, фазни ласерски даљиномер користи ласерски сноп са модулисаним сигналом за континуирано емитовање. Да би се добило високо прецизно мерење опсега, потребно је конфигурисати кооперативни циљ. Ручни ласерски даљиномер је пулсни ласерски даљиномер. Још један нови тип даљиномера у инструменту, он није само мале величине и мале тежине, већ користи и технологију проширења импулса за дигитално мерење фазе и поделу, која може да постигне тачност на нивоу милиметра без потребе за кооперативним циљем. Опсег мерења је премашио 100м и може брзо и тачно директно да покаже удаљеност. То је најновији инструмент за мерење стандардне дужине у прецизном инжењерском мерењу кратког домета и мерењу површине зграде. Највише се користи ручни ласерски даљиномер ДИСТО серије компаније Леица.
