Принцип испитивања амперметра и струјних стезаљки
У свакодневном раду, за већину инжењера, мултиметар се бира за тестирање електричних сигнала као што су напон, мала струја и отпор. Када је потребно да се тестирају велике струје, они углавном имају тенденцију да користе амперметре са стезаљкама. Мерачи стезаљки су подједнако важан алат као и мултиметри у главама инжењера.

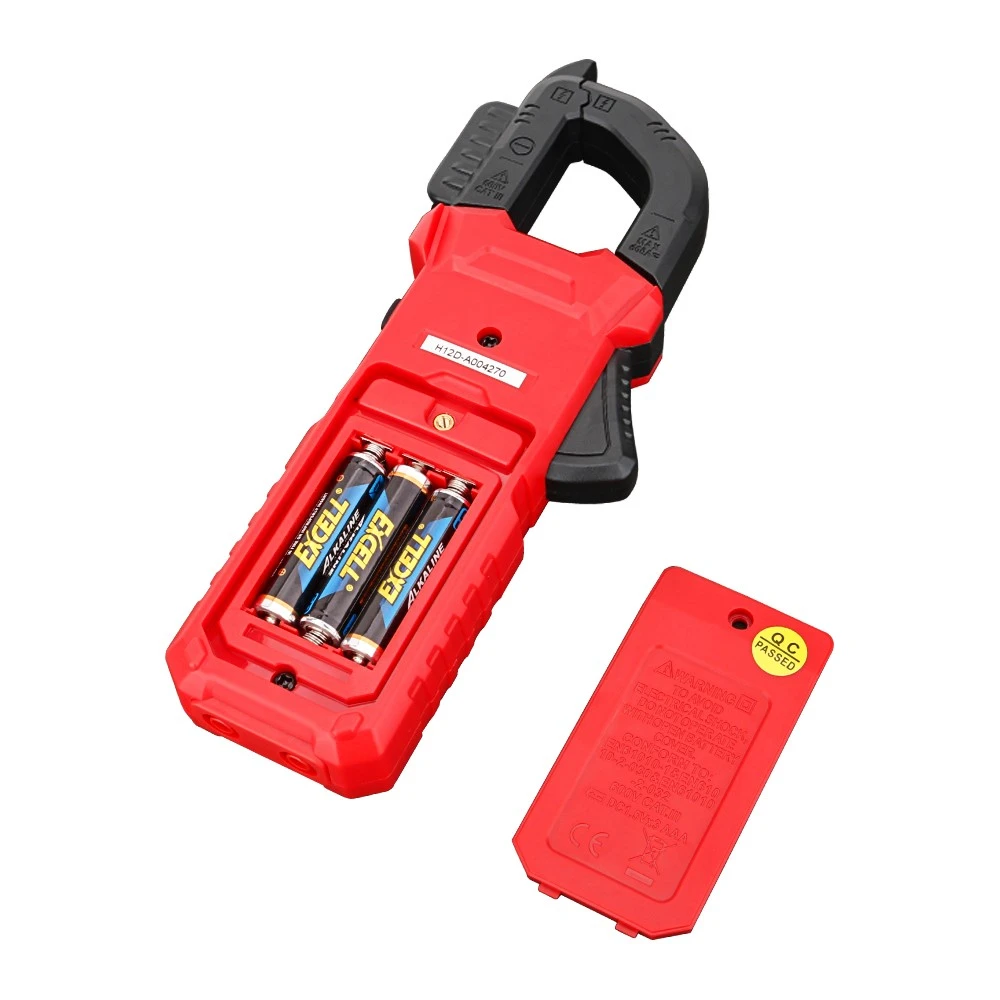

Принцип мерача стезаљки
Мерачи стезаљки су подељени на појединачне мераче стезаљки наизменичне струје и АЦ и ДЦ стезаљке, а принципи ова два су различити.
Једна АЦ стезаљка: Глава стезаљке усваја електромагнетни струјни трансформатор. Кроз калем са одређеним односом окретања, наизменична струја може да генерише електромагнетну индукцију у завојници главе стезаљке да би се добила струја пропорционална наизменичној струји, а затим претворила електрични сигнал претворен у дигитални сигнал.
АЦ и ДЦ стезаљка: глава стезаљке прихвата Холову активну струјну стезаљку. Активне компоненте не само да могу да осете електромагнетно поље наизменичне струје, већ и да конвертују сигнал магнетног поља у електрични сигнал, да емитују напонски сигнал пропорционалан измереној струји, ослањају се на Холов елемент за мерење и појачавање, а затим тестирају једносмерну струју. сигнал.
Тестирајте велику струју: струјна стезаљка плус мултиметар
Као што сви знамо, мултиметар може да мери само малу струју (углавном унутар 10А, 20А може да траје неколико секунди), а линија која се тестира треба да се искључи, а затим се мултиметар серијски споји на коло. Не постоји мерач стезаљки за практично и ефикасно мерење струје. Многе индустријске локације користе комбинацију струјне стезаљке и мултиметра за тестирање великих струја, што максимизира вредност мултиметра.
Рад је другачији када се у комбинацији користе појединачни АЦ стезаљци, АЦ/ДЦ стезачи и мултиметар
Мере предострожности за комбиновану употребу једноструког мерача наизменичне струје плус мултиметра: пошто је излазни сигнал једног мерача наизменичне струје генерално конверзија сигнала између мА→А, неопходно је подесити мултиметар на опсег мА.
Мере предострожности за комбиновану употребу АЦ-ДЦ стезаљке плус мултиметра: излазни сигнал АЦ-ДЦ мерача стезаљке је генерално конверзија сигнала између мВ→А, тако да је неопходно подесити положај степена преноса мултиметра на мВ степен преноса .
