Постоји мали комад бакарне жице на плочи дигиталног мултиметра, па какву улогу овај мали комад бакарне жице игра на плочи? Хајде сада да разговарамо о томе за шта се користи ова бакарна жица.

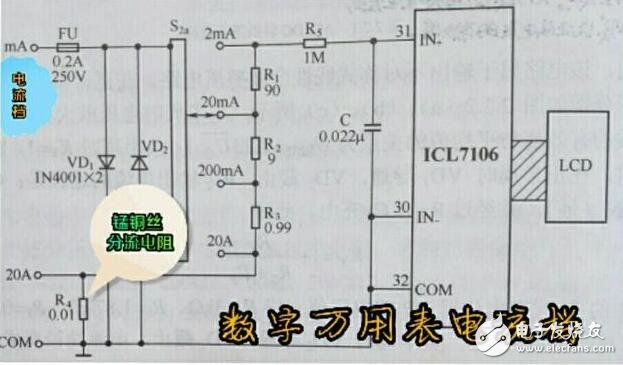

Горња слика је шематски дијаграм ДЦ струјног зупчаника дигиталног мултиметра. На слици, Р1~Р3 су шант отпорници мА зупчаника, а Р4 је шант отпорник 20А струјног зупчаника. Пошто је струја мерења мА датотеке мала (максимално 200 мА), довољни су отпорници Р1~Р3 са металним филмом. Максимална струја која тече кроз Р4 од 20А струјног опсега може да достигне 20А, а њена вредност отпора је само 10мΩ. Истовремено, температурни коефицијент отпора такође треба да буде изузетно мали (десетине ппм или мање), тако да обични отпорници од металног филма нису компетентни. Р4 генерално прихвата отпорност жице од мангана са високом прецизношћу, малим температурним коефицијентом (40ппм) и добром стабилношћу. Међутим, отпорност на оксидацију ове манганске бакарне жице није тако добра као код константанске жице. (Разлика између манганске бакарне жице и жице константана је: прва је бакарна, а друга је сребрно бела).
Иначе, приликом мерења велике струје веће од 10А са струјним опсегом од 20А, препоручује се да време мерења не прелази 20 секунди. Пошто велика струја тече кроз Р4 дуго времена, она ће се загрејати.
На горњој слици је приказана штампана плоча ВЦ930Ф плус 4½-цифрени дигитални мултиметар, а бакарна жица изнад је жица од мангана. На слици испод приказана је штампана плоча типичног 3½-цифреног ДММ-а.
Ако постоји грешка у мерењу струјног опсега од 20 А, она се генерално може калибрисати тако што ће се урезати неки жлебови на отпору манганске бакарне жице као што је приказано на слици испод.
