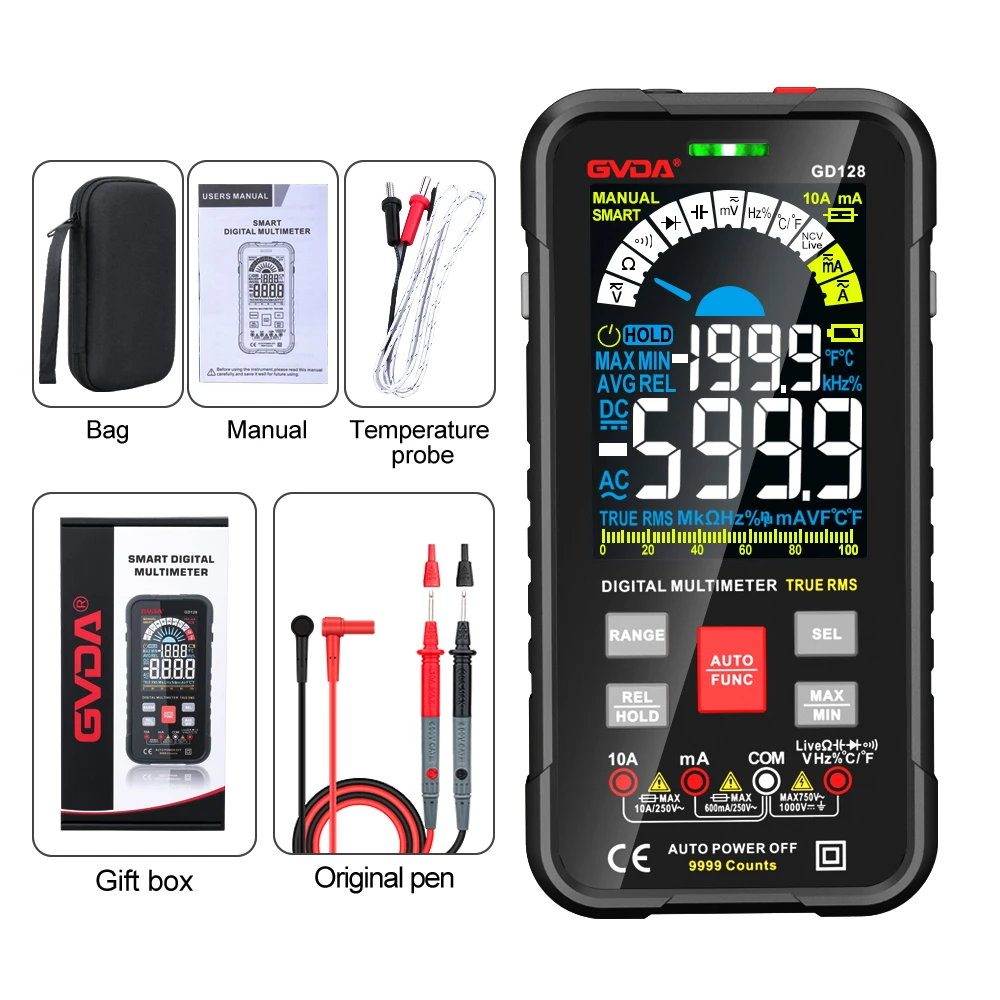

Структура дигиталног мултиметра
1. Заглавље
Глава мултиметра је осетљиви галванометар. Бројчаник на глави је одштампан разним симболима, ознакама и бројчаним вредностима.
Симбол АВ-Ω означава да је овај мерач мултиметар који може да мери струју, напон и отпор.
На бројчанику је одштампано више линија скале. Линија скале отпора означена са "Ω" на десном крају је нула на десном крају и ∞ на левом крају. Расподела вредности скале је неуједначена.
Симбол "-" или "ДЦ" означава једносмерну струју, "-" или "АЦ" означава наизменичну струју, а "-" означава линију скале коју деле наизменична струја и једносмерна струја.
Редови бројева испод линије скале су вредности скале које одговарају различитим позицијама прекидача за бирање. На глави се налази и механичко дугме за подешавање нуле за корекцију нулте позиције показивача на левом крају.
дигитално:
Глава дигиталног мултиметра се углавном састоји од А/Д (аналогно/дигиталног) чипа за конверзију плус периферних компоненти плус дисплеја са течним кристалима. На тачност мултиметра утиче глава. За 3 1/2-цифрени ДММ, 4 1/2-цифрени ДММ и тако даље. Најчешће коришћени чипови су ИЦЛ7106 (3 и по цифре ЛЦД са ручним опсегом класични чип, следеће верзије су 7106А, 7106Б, 7206, 7240, итд.), ИЦЛ7129 (4 и по цифре ЛЦД са мануелним опсегом класични чип), ИЦЛ7107 (3 и по цифре ЛЕД ручни опсег) класични чипови).
2. Мерно коло
Мерно коло је коло које се користи за претварање различитих мерних величина у мале једносмерне струје погодне за мерење бројила. Састоји се од отпорника, полупроводничких компоненти и батерија.
Може да конвертује различите мерне величине (као што су струја, напон, отпор, итд.) и различите опсеге, и након низа обраде (као што је исправљање, шант, подела напона, итд.) глава за мерење.
3. Прекидач за пренос
Уопштено говорећи, функција прекидача је да изабере различите мерне линије како би се испунили захтеви мерења различитих типова и опсега. Прекидач за пренос је углавном кружни точкић са означеним функцијама и распонима око њега.
