Трофазни асинхрони мотор са мултиметром за детекцију параметара методе
Пре свега морате да знате како да користите мултиметар, након што разумете како да користите мултиметар, природно ћете користити мултиметар за мерење параметара који су вам потребни.

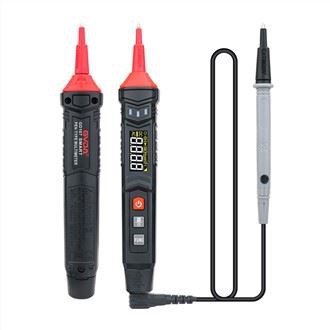

Узмите мој дигитални мултиметар као пример, мултиметар је углавном подељен на два дела: тело и оловка, оловка је врло једноставна, само две оловке, црвена и црна оловка; тело стола, укључујући главу екрана, дугме за конверзију, утичницу за оловку.
Горњи део тела сата је екран, који може да прикаже све вредности које смо измерили;
Дугмад испод екрана, жута је дугме за укључивање/искључивање, она изнад дугмета за укључивање/искључивање је конверзија наизменичне струје, а светло плава је за осветљавање екрана;
Средњи део мултиметра је дугме за конверзију, које се користи за претварање разних зупчаника, изнад значења различитих представника карактера су: наизменични напон, једносмерни напон, Ω фајл (отпор) и тест диоде, фреквенција, температура , капацитивност, АЦ/ДЦ / микроамп, АЦ/ДЦ / мА, АЦ/ДЦ / амп;
Доњи део кућишта мултиметра је утичница за оловку, са лева на десно укупно четири утичнице, респективно, то је струја ампера (имајте на уму да постоји струја кроз временске захтеве), струја милиампер микроампера (такође обратите пажњу на захтеви струје кроз време), ЦОМ је такође познат као заједнички терминал, диода отпора на напон; које ЦОМ рупе су уметнуте у црну оловку, преостале три рупе су уметнуте у црвену оловку;
Поред тога, напомињемо да сваки мултиметар изнад ознаке није исти, али знакови представљају исто значење. Други кључеви се ретко користе и неће се уводити један по један.
Приликом мерења мотора, генерално се открива да су терминали мотора између фазе и фазе кратко спојени, укупни мерач је подешен на Ω охм зупчаника, терминал два два са мерењем мултиметром, видите да ли вредност отпора није велика разлика између вредности отпора у опису мотора је нормално, исто и затим измерите терминале и шкољка није кратко спојена, ако је отпор бесконачан је нормалан. Ако желите да знате ожичење мотора, погледајте мотор на натписној плочици.
