Врсте и функције осцилоскопа
Осцилоскопи се могу поделити у две главне категорије: аналогни осцилоскопи и дигитални осцилоскопи.
Аналогни осцилоскопи континуирано приказују измерени сигнал...

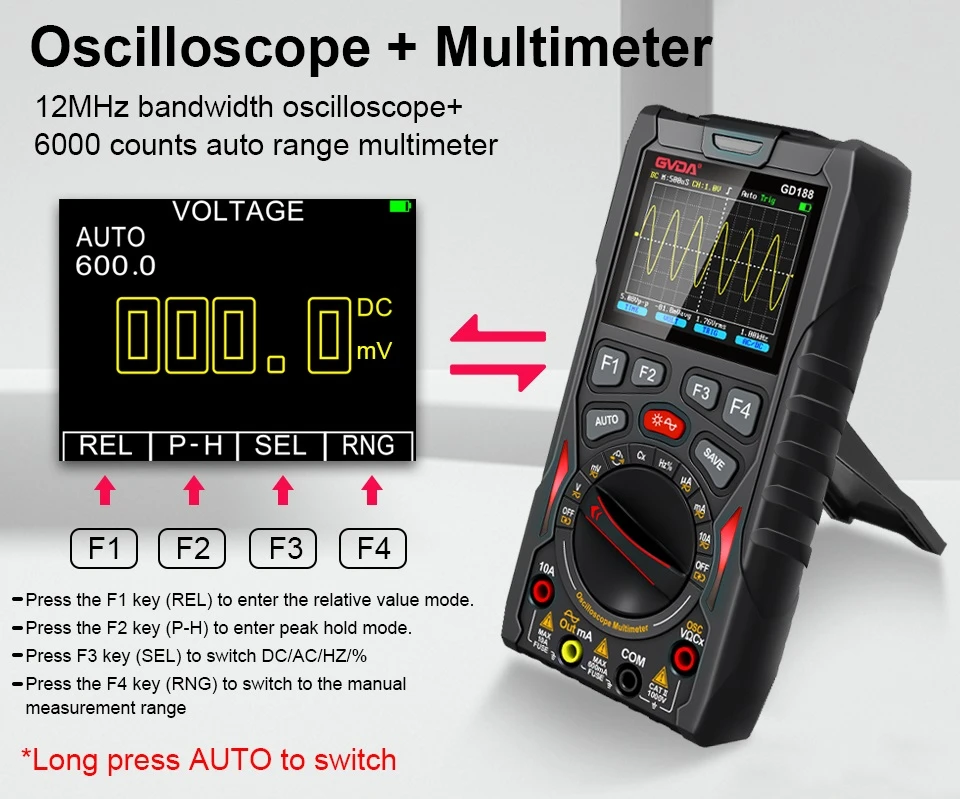

Дигиталним осцилоскопима ће се прво мерити узорковање и квантизација сигнала, у бинарно складиште сигнала, а затим из уређаја за складиштење да би се уклонила дискретна вредност сигнала, кроз алгоритам ће се дискретно мерити сигнал у виду непрекидног приказа на екрану. .
Улога подешавања окидача осцилоскопа
Када окидач није правилно подешен, приказани таласни облик ће изгледати нестабилно. Такозвана нестабилност таласног облика односи се на то да кретање таласног облика лево и десно не може да се заустави на екрану, или, постоји више таласних облика испреплетених заједно, не може јасно да прикаже таласни облик.
Подешавање окидача је тешка и склона грешкама тачка рада осцилоскопа, кључ за активирање дела подешавања је да се правилно изабере изворни сигнал окидача.
Принципи избора извора покретања
Приликом тестирања једног канала, извор окидача мора бити исти као и канал на коме се налази сигнал који се тестира, на пример, извор окидача мора бити ЦХ1 када се тестира И канал ЦХ1, иначе ће таласни облик бити нестабилан.
Када се тестирају два сигнала исте фреквенције, као извор окидача треба изабрати најјачи сигнал.
За два сигнала са целобројним вишефреквентним односом, као извор сигнала окидача треба изабрати онај са нижом фреквенцијом.
Два сигнала која немају цео број више фреквенцијских односа не могу се стабилно приказати у исто време осим ако нису сачувани.
Улога калибрационог сигнала
Осцилоскоп обезбеђује калибрациони сигнал са фреквенцијом од 1КХЗ и напоном од 3В:
① Може се користити за проверу да ли је мерење самог осцилоскопа тачно.
② Може се користити за проверу да ли је улазна сонда нетакнута.
③ Када се користи метода поређења за мерење других сигнала, стандард се користи као референтни сигнал.
