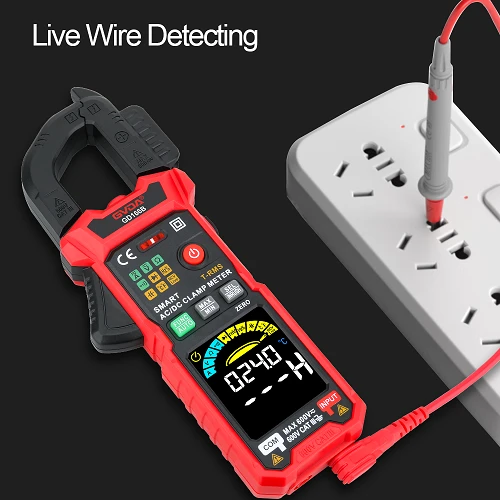

Врсте струјних стезаљки
Прва одлука коју треба да донесете је коју врсту струјне стезаљке да користите.
Најједноставнија струјна стезаљка је струјни трансформатор. Ова струјна стезаљка не садржи активне компоненте и њена функција је заснована на истом принципу као и енергетски трансформатор. Струјна стезаљка (или језгро трансформатора) постављена је око проводника који води наизменичну струју, а променљиво магнетно поље успостављено струјом која пролази кроз проводник је спојено на језгро струјне стезаљке.
У овој специјалној примени трансформатора, проводник делује као примарни намотај. Секундарни намотај око гвозденог језгра струјне стезаљке ће детектовати струју и пренети је на тренутну улазну утичницу дигиталног мултиметра, али је улазна струја много нижа.
Тренутни однос већине струјних стезаљки је 1000:1. Другим речима, струја од 1А кроз измерени проводник кола ће генерисати струју од 1мА у секундарном намотају струјне стезаљке. Тренутни однос од 1000:1 олакшава дигиталном мултиметру да добије очитавања.
Иако је опсег подешен на ниво мА, када прочитате очитавање приказано на дигиталном мултиметру, можете помислити на величину амперске струје. На пример, очитавање од 46,9 мА на дигиталном мултиметру је заправо еквивалентно струји од 46,9 А у примарном намотају (у секундарном случају, измереном проводнику).
Струјна стезаљка типа трансформатора је ограничена на мерење наизменичне струје. Релативно су чврсти и издржљиви и могу мерити несинусне таласе. Њихове цене су на доњем крају распона цена за тренутне производе са стезаљкама.
Активне струјне стезаљке користе активне компоненте које не само да смањују струју, већ и дају сигнал напона пропорционалан измереној струји. Активна струјна стезаљка усваја технологију засновану на Холовом ефекту, која може да мери и наизменичну и једносмерну струју. Стезаљка активне струје је погодна за мерење једносмерне струје или за употребу у комбинацији са дигиталним мултиметром без струјне улазне утичнице.
Стезаљке активне струје захтевају батерије за напајање њихових унутрашњих кола и неће обезбедити прецизан излаз несинусоидних сигнала осим ако нису посебно дизајниране. Још једна функција неких активних струјних стезаљки је да имају изборне односе конверзије (као што су 1000:1, 100:1, 10:1).
технички параметар
Свака врста струјних стезаљки има свој скуп техничких параметара. Тачност мерења употребом комбинације дигиталног мултиметра и прибора за струјну стезаљку назива се технички параметар система. Израчунава се комбиновањем оцена тачности компоненти у оквиру струјних опсега од два ампера.
