Примена и развој нове технологије ДЦ прекидачког напајања
Примена и развој нове технологије ДЦ прекидачког напајања

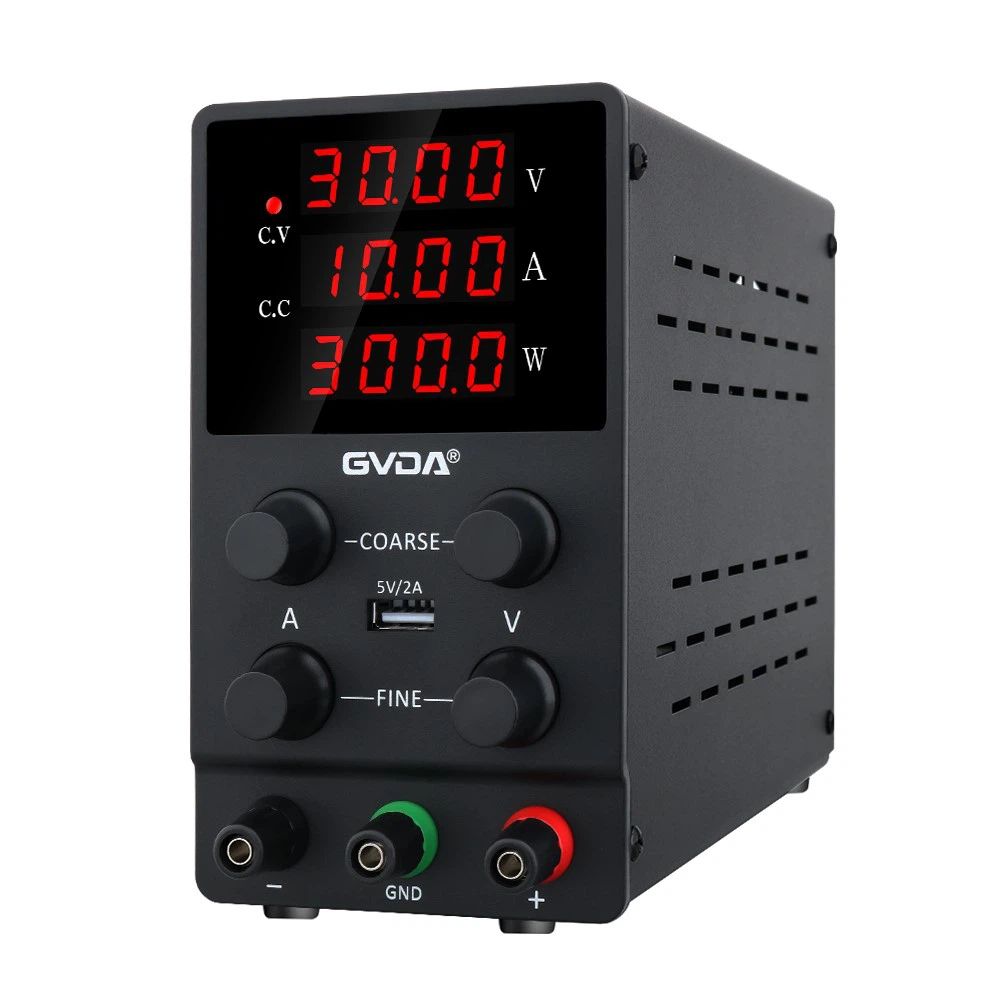

Са брзим развојем електронске технологије и комуникационе индустрије, примена високофреквентног прекидачког напајања је све обимнија. Уз континуирано побољшање фреквенције пребацивања, перформансе прекидачког напајања се даље оптимизују, са већом интеграцијом, мањом потрошњом енергије, једноставнијим колом и поузданијим радом, што је правац развоја прекидачког напајања. Тренутно се високофреквентно прекидачко напајање широко користи у микроталасним станицама радија и телевизије у нашој покрајини. На основу овога, нова технологија и предности високофреквентног прекидачког напајања се уводе упоређивањем традиционалног напајања са савременим високофреквентним прекидачким напајањем.
1 принцип састава високофреквентног прекидачког напајања
Генерално, високофреквентни прекидачки исправљач прво исправља и филтрира наизменичну струју директно кроз диоде у једносмерну струју, затим је претвара у високофреквентну наизменичну струју преко прекидачког напајања, и излази након што је изолован високофреквентним трансформатором, високо- фреквенција исправљена диодама за брзи опоравак и филтрирана индукторима и кондензаторима, као што је приказано на слици 1.
1.1 главно коло
Цео процес улаза и излаза из мреже наизменичне струје укључује:
(1) Улазни филтер: Његова функција је да филтрира неред који постоји у електричној мрежи, а у исто време такође спречава да се неред који генерише ова машина врати у јавну електроенергетску мрежу.
(2) Исправљање и филтрирање: напајање наизменичном струјом електричне мреже се директно исправља у глаткије једносмерно напајање, а стабилно напајање једносмерном струјом је обезбеђено за коло корекције фактора снаге.
(3) Корекција фактора снаге: налази се између филтера за исправљање и претварача, како би се елиминисало загађење хармонијске струје узроковано исправљачким кругом и смањио губитак реактивне снаге како би се побољшао фактор снаге.
(4) Инвертер: исправљена једносмерна струја се претвара у високофреквентну наизменичну струју, која је основни део високофреквентног прекидачког напајања. Што је фреквенција већа, то је мањи однос запремине и тежине према излазној снази.
(5) Излазно исправљање и филтрирање: обезбедити стабилно и поуздано напајање једносмерном струјом у складу са потребама оптерећења.
1.2 контролно коло
С једне стране, узорковање са излазног краја се пореди са постављеним стандардом, а затим се претварач контролише да промени своју фреквенцију или ширину импулса како би се постигао стабилан излаз. С друге стране, према подацима које даје тестно коло, управљачко коло је предвиђено да изврши различите мере заштите за целу машину након идентификације од стране заштитног кола.
1.3 коло за детекцију
Поред обезбеђивања различитих параметара у раду у заштитном колу, он такође обезбеђује различите податке о инструментима за приказ за дежурно особље које посматра и бележи.
1.4 помоћно напајање
Обезбедите различита напајања (напајања наизменичном и једносмерном струјом различитих степена) потребна за сва кола самог склопног исправљача.
Принцип рада система КПС11/10
Принцип рада система је да модул исправљача претвара улаз наизменичне струје у ДЦ излаз, а затим га шаље модулу за дистрибуцију једносмерне струје и модулу осигурача батерије који су паралелно повезани са магистралом, и излази преко прекидача или осигурача у модул за дистрибуцију напајања за напајање оптерећења и пуњење батерије. Када се комерцијално напајање прекине, батерија напаја оптерећење. Управљачки модул комуницира са алармним модулом и модулом исправљача преко РС485. Алармни модул је одговоран за мерење и прикупљање података, а његови објекти укључују комерцијално напајање, ДЦ дистрибутивни модул, модул са осигурачима батерије и батерију. Када систем ради, контролни модул прати различита стања система, прилагођава његове параметре и аутоматски извршава унапред одређене задатке. Када је систем ненормалан, он шаље алармни сигнал, који емитује алармни модул и приказује се на контролном модулу.
