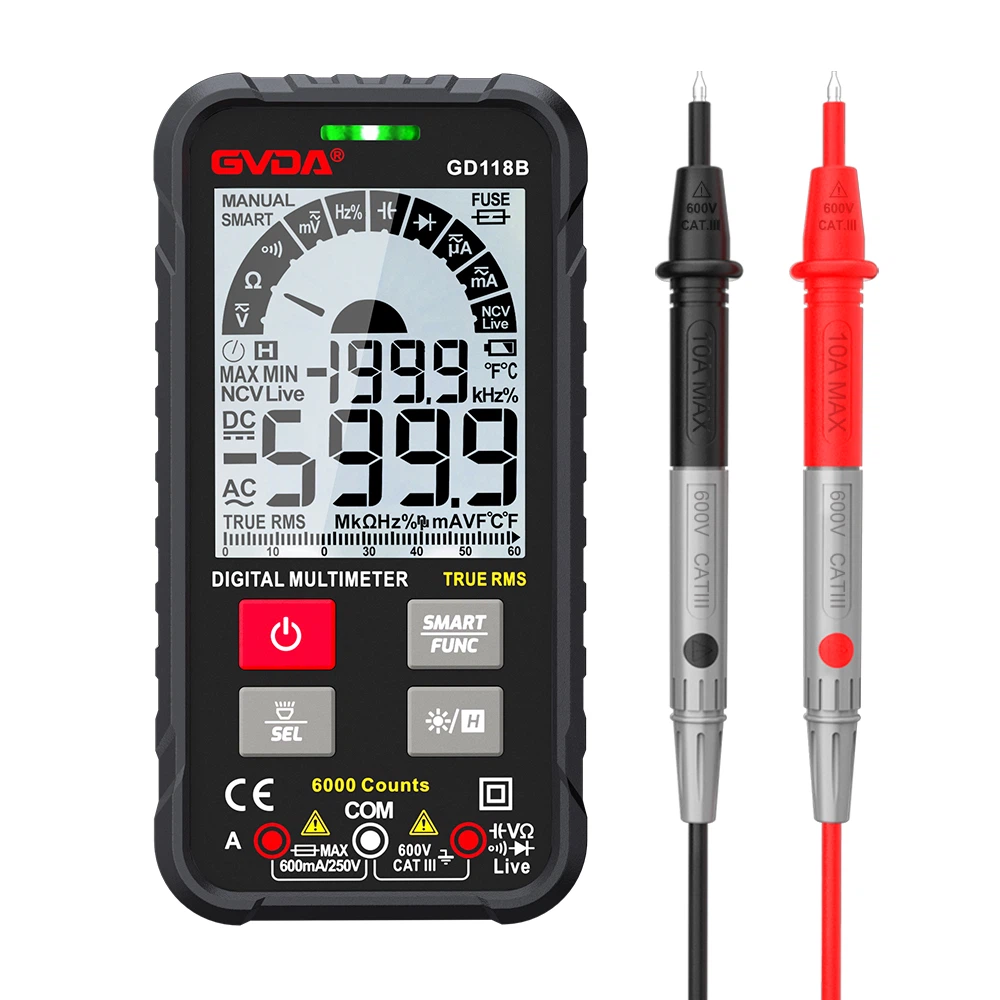

Принцип рада и карактеристике дигиталног мултиметра:
Двоструки интегрални А/Д претварач је „срце“ дигиталног мултиметра, преко којег се остварује конверзија аналогне величине у дигиталну величину. Периферно коло углавном укључује претварач функција, прекидач за избор функције и опсега, ЛЦД или ЛЕД дисплеј, поред осцилационог кола зујалице, погонског кола, кола за укључивање-искључивање детекције, нисконапонског индикационог кола, децималне тачке и знака (поларитета). симбол итд.) погонско коло.
Основна структура дигиталног мултиметра
А/Д претварач је језгро дигиталног мултиметра. Он усваја интегрисано коло великих размера са једним чипом ИЦЛ7106. 7106 усваја интерни излаз КСОР капије, који може да покреће ЛЦД екран и штеди електричну енергију. Његове главне карактеристике су: једно напајање, широк опсег напона, употреба 9В наслаганих батерија за постизање минијатуризације инструмента, висока улазна импеданса и употреба интерних аналогних прекидача за постизање аутоматског подешавања нуле и конверзије поларитета. Недостатак је што је брзина А/Д конверзије релативно мала, али може задовољити потребе конвенционалних електричних мерења.
Следи уобичајена анализа грешака и методе обраде:
(1) Да бисте проверили грешку дигиталног мултиметра, прво проверите и процените да ли је феномен квара уобичајен (на пример, сви зупчаници се не могу мерити) или појединачни (на пример, не може се мерити само тренутни степен преноса). ЛЦД екран, треба да се фокусира на проверу струјног кола и А/Д претварача; ако постоји проблем са појединачним датотекама, то значи да напајање и А/Д конвертор раде нормално, и требало би да се обратите кругу јединице да бисте пронашли грешку.
(2) Минимални опсег једносмерног напона дигиталног мултиметра (тј. опсег ДЦ 200мВ) је основни опсег дигиталног мултиметра три и по.
(3) Основни зупчаник једносмерног напона се не враћа на нулу. Генерално, то је зато што је близина отпорника напонског дјелитеља прљава, па га треба обрисати око отпорника како би се вратио на нулу, а затим унети напон од 1В из извора једносмјерног напона за калибрацију и подесити ДЦ потенциометар током калибрација.
(4) Референтни напон је ненормалан, а мерач увек приказује „1“ без обзира на то који степен преноса је укључен. Проверите да ли постоји референтни напон од 100мВ између 35. и 36. пинова интегрисаног блока ИЦЛ7106, а затим проверите да ли је потенциометар прекидача ВР1 у добром стању и дели напон. Да ли су отпорници Р12 (4Ω) и Р13 (150Ω) тачни.
(5) Бројеви приказани у свакој брзини скачу и не могу се користити. Највећи део ове грешке је зато што се кондензатор великог капацитета не празни приликом мерења, а неки су погрешни приликом мерења, што доводи до оштећења интегрисаних блокова са двоструком временском базом ИЦМ7556 и ИЦЛ7106. Приликом провере прво измерите струју на оба краја батерије. Ако је већи од 10мА, то значи да је 7556 оштећен; ако је струја и даље велика, 7106 је оштећен; ако је струја мања од 2,5 мА, струја је мања од 2,5 мА. Објасните да је други у основи нормалан. Ако је мало већи, то значи да неки кондензатори имају цурење. Након што на време замените оштећене компоненте, прво проверите да ли је зупчаник од 200мВ нормалан, а затим тестирајте друге функције.
(6) Звучни сигнал се не оглашава. Ако је индикаторска лампица укључена, можда је интегрисани блок ЦД4011 НАНД капије оштећен; ако лампица није упаљена, можда је интегрисани блок ТЛ062 двоструког оп-амп кола оштећен, половина његових пинова је наизменична струја, половина зујалица, удари зујалица Зупчаник, звук значи да је половина цеви зујалица је потпуно напуњена; притисните АЦ 2В зупчаник, додирните крај улаза одвијачем и прикажите "1", то значи да је АЦ половина цеви потпуно напуњена.
(7) „1888“ се приказује када је укључено напајање.
Дигитални мултиметар треба редовно чистити, иначе ће бити лако доћи до кратког споја и узроковати ненормалан рад мерача.
Девет главних искустава у решавању проблема малог дигиталног мултиметра
Феномен: Приказ наизменичне струје и напона није нула када нема улазног напона.
Разлог 1: Након отварања кућишта и пажљивог посматрања, утврђено је да је сат коришћен дуже време, а контакти прекидача су озбиљно загађени. Где год пролазе контакти прекидача, постоје црни трагови контаминирани бакарним прахом. Ове контаминације чине одређену количину напонских батерија неправилног капацитета, чији напон утиче на мерни механизам, па се приказ сваког степена преноса не може вратити на нулу.
Решење: Користите браон четку да умочите у авионски бензин, очистите контакте прекидача, а затим очистите загађење чистом водом. Након сушења, приказ сваког степена преноса комуникације ће се вратити на нулу, а квар ће бити елиминисан.
Разлог 2: У кругу за мерење наизменичног напона постоји АЦ појачало, а кондензатор повратне спреге је повезан између излазног и улазног краја. Када је повратни кондензатор отворен, високофреквентни сигнал ће пратити измерени сигнал директно у мерни механизам. У случају да нема улаза, сигнал интерференције спољашњег електричног поља ће такође бити директно појачан, показујући феномен да се не може вратити на нулу. Решење: Замените повратни кондензатор АЦ појачала и квар ће бити елиминисан.
Грешка 2: 20МΩ отпорник не може да се врати на нулу и мерење није успело.
Феномен: Мерење је нормално у опсегу ниског отпора као што је 200Ω, 2кΩ, 20кΩ, али када је отпор подешен на 20МΩ, без обзира на величину измереног отпора, увек показује релативно стабилну фиксну вредност и вредност отпора измереног отпора се уопште не може исправно приказати.
Разлог: Након распакивања и прегледа, установљено је да је цурење из батерије озбиљно и да се проширило на плочу. Као резултат тога, формирана је нова путања, која је направила нека кола која нису међусобно повезана. Процењује се да је еквивалентни отпор цурења 9МΩ. Када се мери у опсегу ниског отпора, пошто је отпор цурења Р цурење много већи од опсега од 200Ω→2КΩ→20КΩ, струја подељена са Р цурењем је веома мала, а ефекат шанта отпора цурења може се приближно занемарити , а на резултате мерења утиче Има мали ефекат. Са повећањем домета, утицај Р цурења почиње да расте. Када достигне опсег од 20МΩ, постојаће стабилна вредност приказа од 9МΩ без обзира да ли постоји измерени отпор или не.
Решење: обришите сву цурење батерије сувом крпом, замените је новом, а затим је укључите да проверите да ли је грешка потпуно нестала. Грешка 3: ЛЦД екран није комплетан.
Феномен: Дигитални потези приказани на ЛЦД-у су непотпуни, грешка нестаје када снажно притиснете кућиште, а грешка се поново појављује када мало отпустите. Разлог: Лош контакт између пинова чипа екрана, оловне гуме и електрода ЛЦД екрана у шасији. Решење: Узмите комад прозирне пластичне фолије, исеците га на комад исте величине као ЛЦД екран и ставите га између прозора шасије и ЛЦД екрана, а затим затегните завртње задњег поклопца како бисте га да унутрашње компоненте буду у блиском контакту. Враћа у нормалу.
Грешка 4: Децимална тачка приказана на ЛЦД-у је погрешно постављена.
Феномен: Положаји напона, струје и отпора на приказу децималне тачке нису у складу са позицијама које би требало да буду приказане.
Разлог: Прегледом распакивања је утврђено да је канџа за позиционирање плоче прекидача сломљена и оштећена, а покретни контактни комад је деформисан услед неуједначене силе. Прошло, што доводи до погрешне децималне тачке.
Решење: Након замене деформисаног покретног контактног дела, квар је потпуно отклоњен.
Грешка 5: Резултати мерења опсега једносмерног напона су недоследни.
Феномен: Када се измери стабилан 100В ДЦ напон, он почиње да се приказује као 105,1В и постаје приказ преливања након 2 минута.
Разлог: Потврђено је да је батерија коју користи мултиметар недовољна. Када је батерија под напоном, стандардни напон у аналогно-дигиталном претварачу мултиметра стално одступа, тако да ће се грешка индикације повећавати са континуираним опадањем перформанси батерије. Што је време дуже, то је очигледнија грешка индикације.
Решење: Замените батерију мултиметра.
Грешка 6: Високонапонски зупчаник наизменичног напона се увек прелива и приказује.
Феномен: Када је наизменични напон 750В када се мери 50В наизменични напон, екран се прелива.
Разлог: Након распакивања и прегледа, утврђено је да постоје трагови жарења лука између фиксних контактних делова повезаних на улазни канал. Шперплоча на овом месту је због спаљивања и карбонизовања поломљена, тако да је спољашњи измерени напон, који је требало поделити напонски делилац, директно пренети на појачавач.
Решавање проблема са 35-цифреним мултиметром
Већина разлога за оштећење дигиталног мултиметра је неправилан рад корисника. Главне компоненте оштећења инструмента су: ① А/Д конвертор ИЦЛ7106 или ИЦЛ7136 је оштећен. ②Операционо појачало ТЛ062 је оштећено. ③Коло са двоструком временском базом ИЦМ7556 је оштећено. ④ Четири НАНД капија ЦД4011 је оштећена. ⑤ Транзистор К1 (Ц9014) и заштитни отпорник ПО1 (1.5КΩ) кола заштите од пренапона отпорног зупчаника су оштећени. ⑥Пропуштање кондензатора Ц9 (35В/0.33μФ) ће узроковати промену референтног напона и узроковати грешке у мерењу. Метода одржавања је детаљно описана у наставку.
1. Поправите процес нестанка струје
Рад на одржавању дигиталног бројила углавном почиње од напајања. Након што је прекидач укључен, ако нема дисплеја са течним кристалима, прво треба да проверите да ли је батерија од 9В празна или је напон батерије пренизак. Ако је напон батерије нормалан, требало би да проверите да ли постоји напон од 9В између В плус (пин 1) и В- (пин 26) А/Д претварача ИЦЛ7106. Само када напон напајања ИЦЛ7106 ради у нормалном стању, може се тражити узрок квара. Проналажење кварова треба да се интегрише у складу са првом провером, као што је да ли референтни напон А/Д претварача ИЦЛ7106 ради нормално и да ли екран може нормално да се приказује. Као што је приказано на слици је дијаграм тока за решавање проблема са напајањем дигиталног мултиметра.
2. Примери за решавање проблема
(1) Референтни напон је нетачан или нестабилан: дигитални мултиметар показује нормално, али током верификације је утврђено да је измерена вредност очигледно ниска. Референтни напон је само око 75мВ. Пажљивим прегледом утврђено је да постоји загађење уљем у близини референтног напона Р12, Р13 и В1, што доводи до цурења штампане плоче и смањења изолације, чиме се смањује Р12. Након чишћења апсолутним алкохолом и сушења, проблем је решен.
(2) Дигитални мерач приказује „-1“ без обзира у коју брзину удари, а корисник пријављује да се не може користити. Измерите његову радну струју до 5мА, док је мерач око 1,2мА када ради нормално. Његов референтни напон такође није тачан. Након замене ИЦЛ7106, грешка и даље постоји. Из анализе принципа дигиталног мерача, коло ИЦМ7556 са двоструком временском базом лако се оштети преоптерећењем. Након уклањања ИЦМ7556, радна струја пада на око 1,2 мА. Напон између референтног напона ВРЕФ (пин 36) и ЦОМ је 100мВ, што је нормално. Осим кондензаторског зупчаника, остали зупчаници се враћају у нормалу. Из анализе квара, када корисник мери капацитивност, електрични набој на кондензатору није у потпуности испражњен, па се мери капацитивност, што доводи до оштећења ИЦМ7556. Струја која тече кроз ИЦМ7556 је превелика, што доводи до пораста ЦОМ потенцијала, чиме се смањује референтни напон.
(3) Приказ дигиталног мерача је нормалан, али је утврђено да је грешка велика током верификације, а референтни напон мерења је очигледно низак и нестабилан. Када се напајање само укључи, радни напон се мери на 100мВ, али након неког времена напон ће пасти. Анализа ове појаве показује да одређени део кола има меки квар. Након првог притиска на ИЦМ7556, грешка остаје. Затим замените ИЦЛ7106, радна струја је и даље превелика, а референтни напон је ненормалан. Затим пронађите напон сваке тачке према заједничкој земљи и откријте да се напон сваке тачке према земљи мења у различитим степенима. У овом тренутку, напон батерије од 9В је стабилан. Међутим, утврђено је да су се позитивни и негативни напони према земљи променили. Види се да се ова појава јавља на уређајима који деле напајање. Зато што ЦД4011 ради само у зујалици. Зато се фокусирајте на проверу двоструког оперативног појачала ТЛ062. Искључите његово позитивно и негативно напајање, а затим измерите радну струју инструмента од 1,2мА, а референтни радни напон је око 100мВ, и стабилан је и непромењен. То значи да постоји благи квар унутар ТЛ062. Након замене чипа, квар је елиминисан.
(4) Корисник мери напон у зупчанику отпора због погрешног рада, што резултира без одговора приликом мерења отпора помоћу зупчаника отпора. Осигурач ПО1 (1.5КΩ) је оштећен из кола за мерење отпора, што је резултирало без одговора на мерење отпора. Након замене отпорника, проблем је решен. Главни разлог квара је тај што када се напон отпора погрешно мери, транзистор К1 (Ц9014) се поквари у обрнутом смеру, тако да се струја која пролази кроз отпор ПО1 брзо повећава и отпор ПО1 сагорева. Ако отпор ПО1 није оштећен и кратак спој К1 (Ц9014) обрнути квар, то ће узроковати да датотека отпора не приказује "1" када је отворена. Истовремено, треба напоменути да је кондензатор повезан паралелно са К1 понекад покварен и кратко спојен у исто време. Такве грешке се често појављују на дигиталним бројилима као што су ДТ890, ДТ9101, ДТ9108 и ДТ9107.
(5) Дигитални мерач раније није могао да мери. Након замене А/Д претварача ИЦЛ7136 (оригинални коришћен за овај мерач је био ИЦЛ7106), датотеке струје, напона и капацитивности су нормалне. Али датотека отпора се не може измерити. Када је коло отворено, број скаче и не може се стабилизовати. Према принципу анализе, ИЦЛ7106 и ИЦЛ7136 се могу заменити, али и даље постоје разлике у практичној примени. Из анализе типичних кола за ИЦЛ7136 и ИЦЛ7106, одговарајуће повећање интегралног отпора и смањење интегралног капацитета на ИЦЛ7136 ће помоћи да се побољша стабилност профила отпора. Интегрални отпор је повећан са оригиналних 56кΩ на око 330кΩ кроз експерименте, а профил отпора ради нормално. Резултати мерења су тачни. Истовремено, то не утиче на употребу других датотека. Овај феномен замењује ИЦЛ7106 у ДТ890, ДТ9101, ДТ9102, ДТ9107, ИДМ-301 и другим типовима дигиталних бројила.
Савети за поправку дигиталног мултиметра:
За неисправан инструмент, прво проверите и утврдите да ли је феномен квара уобичајен (све функције се не могу мерити) или индивидуалан (појединачне функције или појединачни опсег), а затим разликовати ситуацију и решити проблем.
1. Ако сви зупчаници не раде, фокусирајте се на проверу кола напајања и кола А/Д претварача. Када проверавате део за напајање, можете уклонити ламинирану батерију, притиснути прекидач за напајање, спојити позитивни испитни вод на негативно напајање мерача који се тестира и спојити негативни тест кабл на позитивно напајање (за дигиталне мултиметре ), пребаците прекидач на мерни део диоде, ако се на дисплеју прикаже Ако је предњи напон диоде, то значи да је део напајања исправан. Ако је одступање велико, то значи да постоји проблем са делом за напајање. Ако постоји прекид, усредсредите се на проверу прекидача за напајање и каблова батерије. Ако постоји кратки спој, потребно је да користите метод прекидања кола да бисте постепено искључили компоненте које користе напајање, фокусирајући се на проверу оперативних појачала, тајмера и А/Д претварача. Ако дође до кратког споја, више од једне интегрисане компоненте је генерално оштећено. А/Д претварач се може проверити истовремено са основним мерачем, што је еквивалентно ДЦ мерачу аналогног мултиметра. Специфична метода инспекције је следећа:
(1) Опсег мерача који се тестира је окренут на најнижи ниво једносмерног напона;
(2) Измерите да ли је радни напон А/Д претварача нормалан. Према моделу А/Д конвертора који се користи у табели, који одговара В плус пину и ЦОМ пину, упоредите измерену вредност са њеном типичном вредношћу.
(3) Измерите референтни напон А/Д претварача. Референтни напон најчешће коришћених дигиталних мултиметара је генерално 100мВ или 1В, односно мери се једносмерни напон између ВРЕФ плус и ЦОМ.
