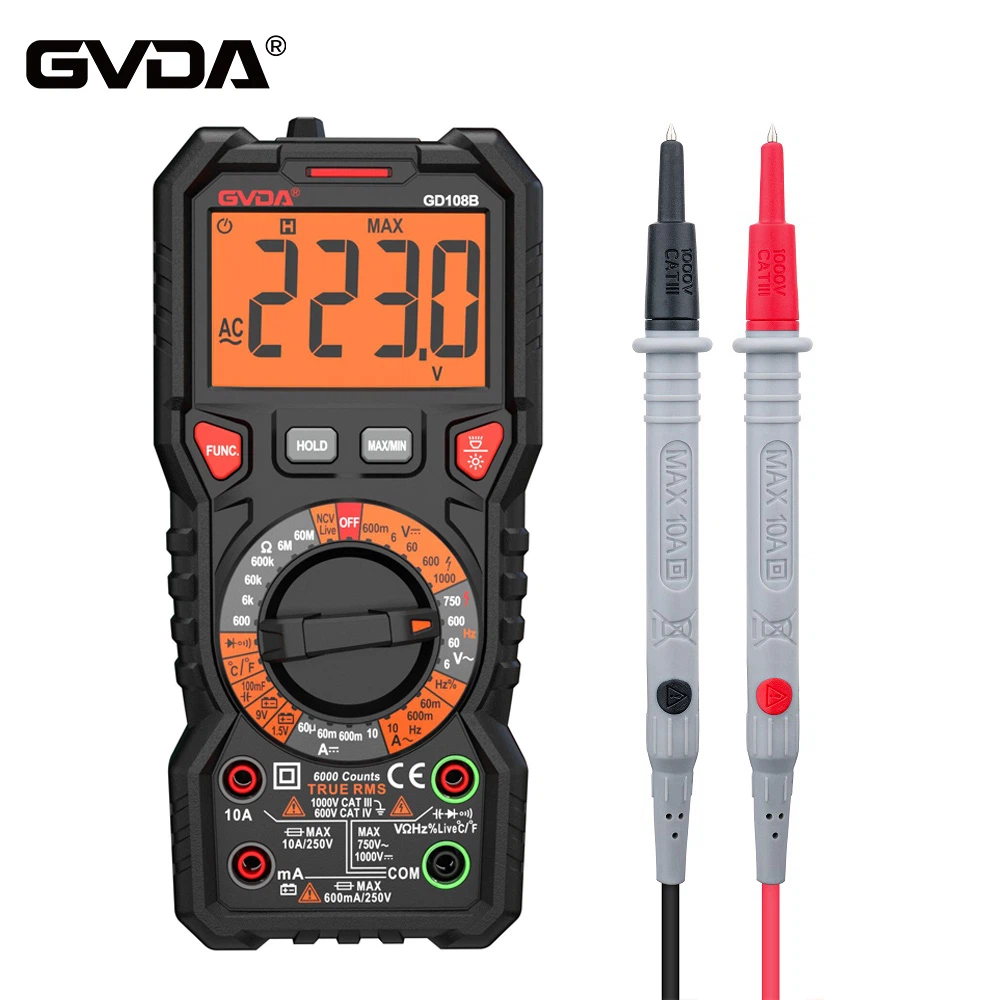

Анализа грешке напона дигиталног мултиметра и аналогног мултиметра
Ако је измерени напон комерцијалне струје, односно 50Хз наизменичне струје, а оба мерача су квалификована, то може значити само да је унутрашњи отпор мереног напона превелик. Највећи фактор који утиче на резултате мерења напона између аналогних и дигиталних мултиметара на истој фреквенцији је разлика у унутрашњем отпору, који је веома различит и није истог реда величине. Када је унутрашњи отпор измереног напона мали, разлика није очигледна. Када је унутрашњи отпор измереног напона велики, резултати мерења ће бити значајно другачији.
У овом случају, могуће је да измерени напон није стварни 220В напонски вод, или је то напон измерен након што жица под напоном прође кроз одређени електрични уређај, или је то напон непропусне шкољке електричне мреже. уређај.
Искључујући горе наведене могућности, то може значити само да је један од два сата нетачан и да му је потребна поправка и подешавање.
Дошло је до грешке у мерењу напона. Пре свега, морате да схватите која је фреквенција измереног наизменичног напона у Хз? Да ли је овај напон чисти синусни талас?
Приручници различитих мултиметара који су тренутно на тржишту означени су опсегом фреквенцијског одзива и АЦ таласним обликом мерача приликом мерења наизменичног напона. За све врсте обичних дигиталних мултиметара, фреквентни одзив је генерално 40-1000Хз, и потребно је да буде синусни талас (изобличење мање од или једнако 1%). Тачност мерења није загарантована за измерене напоне наизменичне струје изнад горњег опсега. То је зато што су кола за конверзију АЦ/ДЦ (наизменична струја/једносмерна струја) у већини дигиталних мултиметара у основи дизајнирана помоћу двоструког оперативног појачала мале снаге ТЛ062. Овај операциони појачавач има ограничен ГБВ (производ пропусног опсега појачања), тако да дигитални мултиметар не може да мери високофреквентни наизменични напон (наравно, зависи и од тога да ли је отпорник за дељење напона мултиметра компензован).
Што се тиче општег аналогног мултиметра (први су га измислили Американци, пре 100 година), његова унутрашња структура је прилично једноставна, са мерачем високе осетљивости + диодним исправљачем + отпорником за поделу напона (неколико аналогних мултиметара по реду). да би се побољшала осетљивост мултиметра, између главе мерача и отпорника за дељење напона додаје се операциони појачавач (АЦ амплифиер). Због тога се тачност мерења овог старог и јефтиног мултиметра не може поредити са оном дигиталног мултиметра. Отпорник за дељење напона ове врсте мерача Генерално, компензација капацитивности се не врши, тако да је фреквенцијски одзив генерално 40-400 Хз.
Два мерача мере исти наизменични напон са разликом од десетине волти. Прво, морате да проверите њихове мреже отпорника за поделу напона да видите да ли један од отпорника мења вредност? Ако је све нормално, за аналогни мултиметар можете проверити и да ли показивач мерача може да показује на нулу? За дигитални мултиметар, можете проверити да ли је калибрациони потенциометар опсега наизменичног напона лабав?
Узгред, ако желите да прецизно измерите наизменични напон произвољних таласних облика, препоручује се да купите мултиметар са истинском ефективном вредношћу (ТРМС). Овај мултиметар може прецизно да мери наизменични напон различитих таласних облика као што су синусни таласи, таласи троугла, правоугаони таласи, итд., и уско је повезан са степеном изобличења. Нема шта да се ради.
