Како потврдити уземљење и нулту линију електричном тестном оловком?

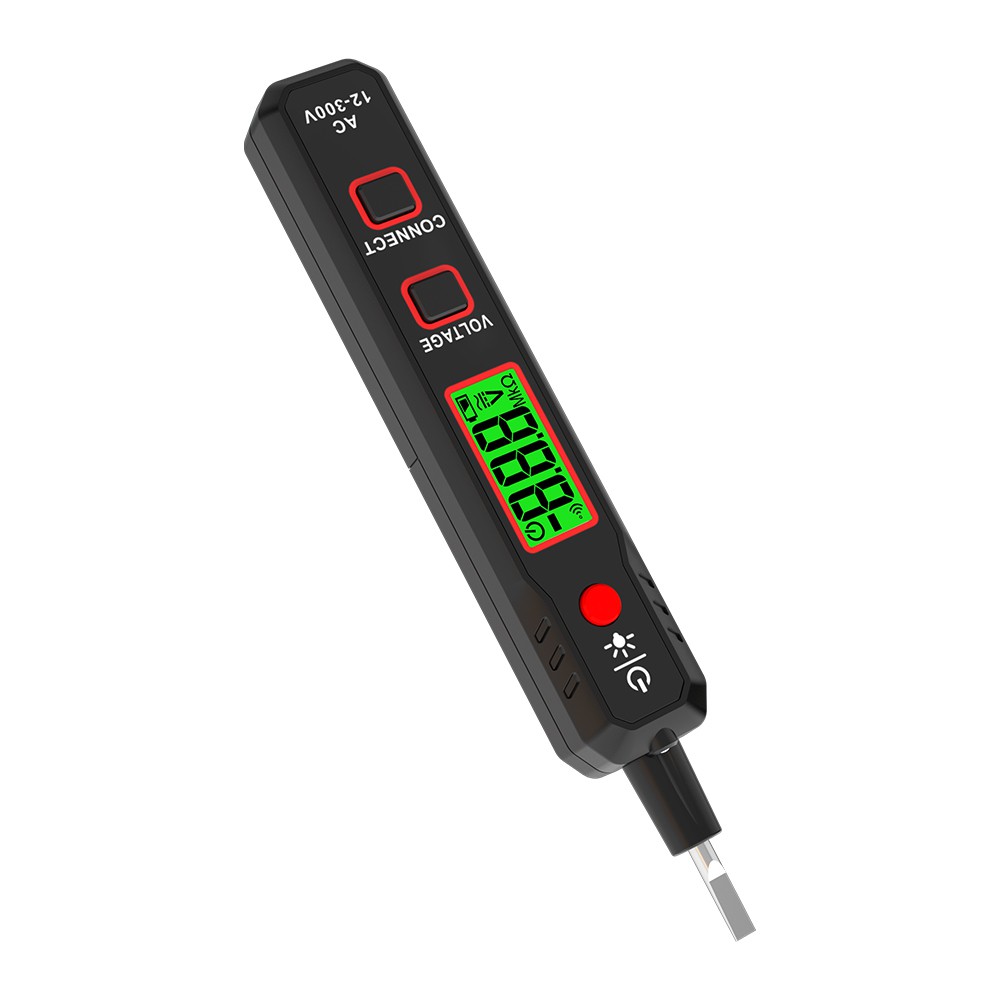

1. Укључите напајање, користите електричну оловку за мерење, она која ће упалити је ватрена жица.
2. Одспојите неутралну жицу, спојите само жицу под напоном, упалите светло код куће, измерите електричном оловком, а друга која ће упалити је неутрална жица.
3. Остатак је жица за уземљење.
Неутрална и уземљена жица се користе директно
Електрична оловка се не може тестирати, није напуњена до земље, тако да тест оловка неће упалити. Жица под напоном може се тестирати тест оловком.
У случају уређаја за заштиту од квара (прекидача), жица под напоном и неутрална жица се могу експериментално разликовати, а између жице под напоном и неутралне жице се повезује сијалица и сијалица светли нормално, док светло сијалица је повезана између жице под напоном и жице за уземљење, прекидач за цурење ће се одмах активирати.
Струја за домаћинство је углавном једнофазна струја од 220В ~ 250В. Жица под напоном пролази кроз оптерећење као што су сијалице и други електрични уређаји да би формирала петљу кроз неутралну жицу, тако да електрични уређаји могу нормално да раде. Неки електрични уређаји са металним кућиштем такође морају бити повезани жицом за уземљење. Када се електрично кућиште случајно напуни, може се довести до земље како би се осигурала сигурност употребе електричне енергије.
У распореду жица и свакодневном одржавању, да би се разликовале жице за различите намене, углавном се користе жице различитих боја за њихово разликовање.
Ватрогасне жице углавном користе жице топлих боја, а најчешће су црвене жице. Ако се тежи стандарднијој конструкцији, различита кола могу користити различите боје жица под напоном да би их разликовале. Поред црвених жица, могу се користити и жуте жице и зелене жице. Међутим, коришћење више линија боја за разликовање ће повећати цену набавке жице у одређеној мери.
Нулта линија углавном прихвата линију хладне боје, најчешћа је плава линија, а неке користе и црну линију.
Према стандарду, за уземљење се могу користити само жуте и зелене двобојне жице. Пошто је жица за уземљење веома важна за безбедност употребе електричне енергије, захтеви за боје су веома строги, а жице других боја се не могу користити уместо њих.
по боји
Црвена жица под напоном Плава неутрална жица Жута и зелена двобојна жица за уземљење
ако се боје не разликују
У практичној примени, добијате три жице, једна је жица под напоном, једна је неутрална жица, а друга је жица за уземљење, под претпоставком да су боје три жице исте! Како можете разликовати?
1. Тачан начин повезивања је: фазна жица (Л) је углавном црвена или браон; неутрална жица (Н) је плава или зелена; заштитна жица за уземљење (ПЕ) мора бити жута и зелена.
2. Можете ли користити амперметар типа стезаљке за мерење жице под напоном електричном оловком? Струја фазне жице (жице под напоном) и неутралне жице је иста, а на жици за уземљење нема струје када је нормална.
3. Неутрална жица има струју; жица за уземљење се користи за заштиту, а у нормалном раду нема струје. Тек када дође до кратког споја и цурења, постоји струја. Отпор уземљења треба да буде мали, а крај опреме је углавном уземљен ради заштите.
Користите електричну оловку да измерите жицу под напоном, ставите тест лампу (жичану сијалицу) на жицу под напоном и једну од друге две жице, ако је светло упаљено, значи нулта жица. Ако се лампица не упали. Опис је приземљен. (Метода тестирања лампе је ефикасна када жица за уземљење није повезана са земљом. Ако је жица за уземљење повезана са земљом, светло ће бити упаљено без обзира на то која жица је повезана.)
4. У случају напајања, не би требало да буде тешко пронаћи жицу под напоном. Тешкоћа лежи у разликовању неутралне жице и жице за уземљење. Теоретски, напон између жице под напоном и неутралне жице је на десној страни од 220, а напон између жице за уземљење око 190 волти. Ако повежете лампу која штеди енергију, требало би да видите осветљеност и таму. Светла је природно неутрална линија, која је само за референцу.
5. Постоји још један једноставан начин
Користимо тест лампу (сијалицу са жицом) да повежемо жицу под напоном и једну од друге две жице. Ако је лампица укључена, то значи да је то жица 0. Ако је светло укључено, прекидач за цурење ће искочити. Опис је приземљен.
