Како открити кварове помоћу амперметара у ДЦ системима уземљења
Ако постоји проблем са уземљењем система сабирница једносмерне струје у трансформаторима, трафостаницама и дистрибутивним просторијама, тестирање или претрага је веома проблематичан задатак. Особље обично користи мултиметар за сегментирано претраживање, што не само да утиче на ефикасност рада већ и чини претрагу небезбедном. Неопходно је мерити део по део линију једносмерне струје да би се уклонила нека високонапонска опрема из заштите, што озбиљно утиче на безбедносна питања.
Метода онлајн тражења уземљења квара ДЦ магистрале без утицаја на рад система једносмерне струје. Избор уземљења система једносмерне струје подстанице углавном усваја метод убризгавања нискофреквентног сигнала, метод детекције струје цурења једносмерне струје и метод провлачења. Метода убризгавања је подложна утицају дистрибуиране капацитивности; Метода увлачења не може да изабере грану уземљења са паразитским колима; Метода детекције једносмерне струје цурења захтева уградњу сензора једносмерне струје цурења у сваку грану. Због ограничења трошкова уређаја, осетљивост сензора се не може гарантовати, а осетљивост избора линије је ограничена.

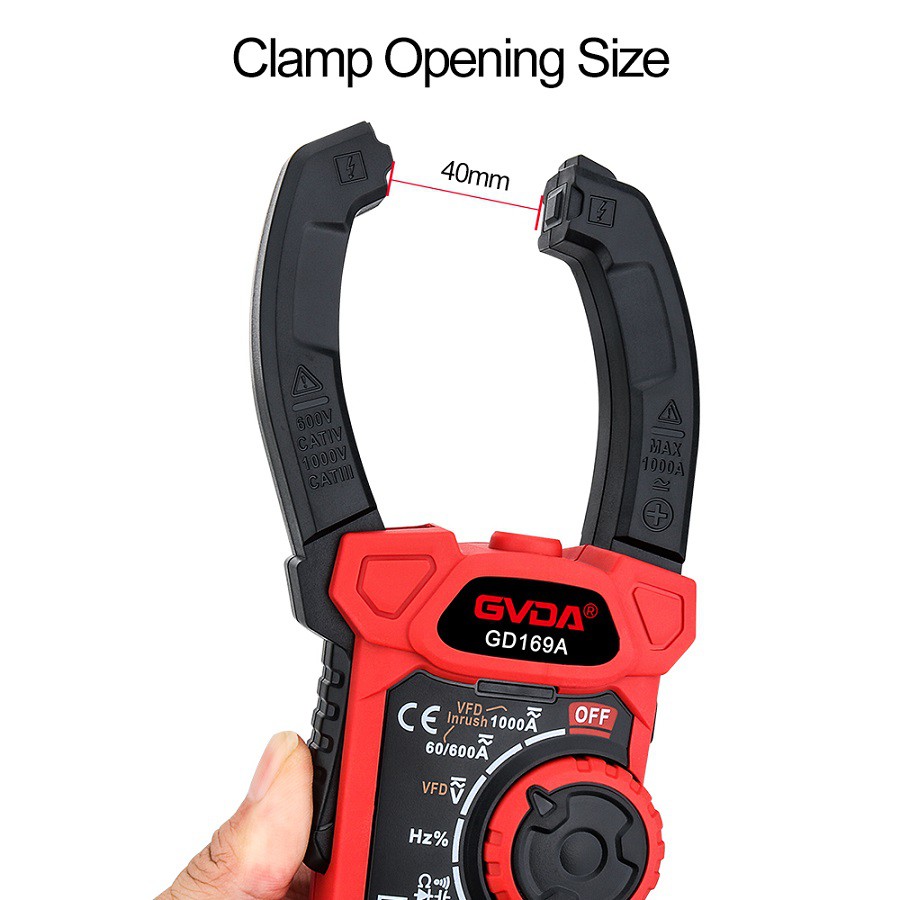

Ниједна од три метода не може осигурати исправан избор линије. Стога је метода детекције једносмерне струје цурења мало побољшана променом мерења струје цурења на амперметар типа ДЦ стезаљке високе прецизности. Када се користи мерач струје цурења ДЦ стезаљке за испитивање уземљења позитивних или негативних проводника система једносмерне струје подстанице, примећује се максимална струја цурења уземљења; Када је отпор уземљења висок, струја цурења је мала, која може бити мања од 1мА. Према томе, амперметри типа клеме који директно мере струју цурења уземљења морају да испуњавају следеће захтеве: 1. да могу да измере језгро стегнуте жице (једноструко или вишеструко), 2. да могу да тестирају резолуцију веома малу (амперметар типа микроамперске стеге) , 3. бити високе тачности и имати мале грешке
Причврстите позитивне и негативне жице ДЦ линије заједно да бисте измерили цурење једносмерне струје. Измерите цурење наизменичне струје тако што ћете спојити жице под напоном и нулте жице наизменичне струје. Стегните жицу за уземљење и измерите струју цурења жице за уземљење. Причврстите главни вод и измерите струју главне линије.
