Како открити цурење жице под напоном или неутралне жице помоћу мултиметра
Често коришћени мултиметри су подељени на мултиметар са показивачем и дигиталне мултиметре; Међутим, већина показивача мултиметара нема зупчаник за мерење наизменичне струје, тако да не постоји начин да се директно измери струја цурења; Дигитални мултиметар има мерни механизам наизменичне струје, тако да може у потпуности да измери вредност цурења на линији напајања; Најпогодније је мерити струју цурења ако постоји дигитални мерач стезаљки.
Опсег цурења: цурење у линији и цурење електричне опреме;
(1) цурење линије се односи на струју цурења самог вода која формира петљу са земљом због смањења перформанси изолације када оптерећење у линији није прикључено на напајање.
(2) цурење електричне опреме се односи на струју цурења формирану отпором изолације између намотаја унутар опреме и земље након што је опрема прикључена на напајање.
Без обзира на мултиметар, вредност изолационог отпора мерене линије није стандардна (вредност изолационог отпора мерене линије мора бити посебан мегоомметар). Чак и ако мерите вредност изолационог отпора линије помоћу мултиметра, то је само референтна вредност и веома се разликује од стварне вредности отпора изолације. Пошто је сам мултиметар сложена батерија од 9В, на линијско мерење се примењује само 9В ДЦ напон, док су напони водова за напајање наизменичном струјом 220В и 380В.
Ако користите дигитални мултиметар, можете подесити мултиметар на положај наизменичне струје.
(1) Релативно је једноставно измерити цурење у линији. Струја мерена мултиметром је повезана серијски у линију или опрему. Када оптерећење није прикључено на напајање, линија је директно повезана у серију на излазу прекидача и линијском конектору на доњем крају прекидача напајања (линијски конектор треба да се одвоји). Имајте на уму да је уобичајени дигитални мултиметар управо почео да поставља тренутну брзину мало више. Горња слика показује да мултиметар који користим аутоматски мења опсег. У овом тренутку, измерена вредност струје је струја цурења у линији.
Мерење цурења електричне опреме је веома проблематично, јер је уградња кућишта електричне опреме у основи уземљена механичким уређајима. Ако се цурење мери мултиметром, електричну опрему треба напустити. Када је опрема наелектрисана, један крај мултиметра је повезан са земљом, а други крај је у контакту са електричном опремом. У овом тренутку, струја коју мери мултиметар је струја цурења.

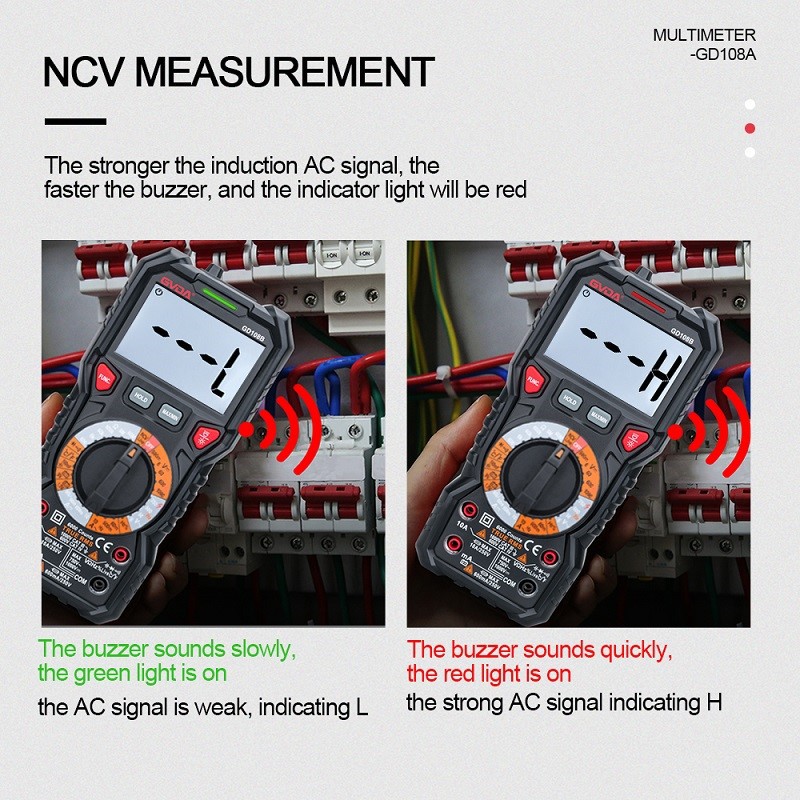

(2) Како измерити жицу под напоном у колу помоћу дигиталног мултиметра? Прво, подесите дигитални мултиметар на АЦ ~750В зупчаник и користите црвену или црну жицу сонде мултиметра да је намотате на руку 3-5 пута, а другу сонду уметните у или контактирајте металну главу или утичницу диригента.
