Како помоћу мултиметра проверити да ли круг има кратак спој или квар уземљења?
Као што се може видети из горе наведеног, веома је згодно користити мултиметар за мерење кратког споја, али није тако прецизно користити мултиметар за мерење уземљења. У ствари, најразумније је користити мегоомметар. Сада, дозволите ми да вам представим како да користите мултиметар да проверите да ли струјно коло има кратак спој или квар уземљења.
Хајде да прво разговарамо о кратким спојевима. У ствари, само ово питање има неке проблеме. Знамо да се кратки спој у струјном колу односи на везу између фаза или између фазе и уземљења осим током нормалног рада електроенергетског система. Стога се уземљење фазне жице такође може сматрати врстом кратког споја. Ако је неутрална жица уземљена, створиће се струја цурења, а заштита од цурења ће се активирати. Дакле, питање особе која поставља није баш ригорозно. Лично, мислим да оно што жели да пита је како открити кратак спој и цурење у колу.
Како користити мултиметар за откривање кратког споја у колу

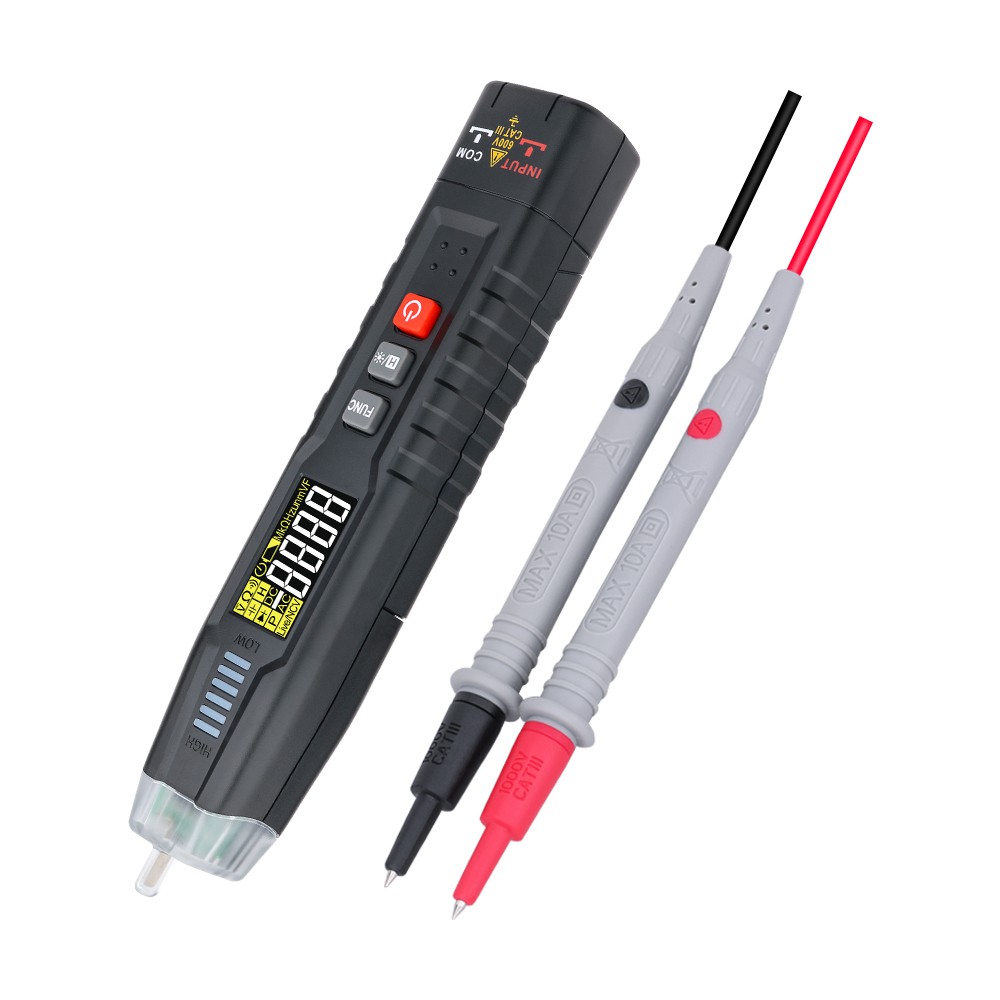

Прво, искључите струју. Подесите функцијски прекидач мултиметра на опсег зујалице. Поставите два испитна кабла мултиметра на два терминала за тестирање. Ако дође до кратког споја, чуће се зујање и биће приказана веома мала вредност напона проводљивости. У овом тренутку постоји кратки спој између ове две мерене тачке.
Мерење изолације кола мултиметром може рећи да ли коло има кратак спој. На пример, када се мери изолација једне фазе од земље, ако је вредност изолације нула (метално уземљење) или веома ниска (не-неметално уземљење), може се утврдити да је ова фаза кола уземљена. Ако није уземљен, вредност изолације је веома висока. Затим измерите изолацију између фаза. Ако је изолација између фаза нула, то значи да постоји кратки спој између ове две фазе кола.
Уверите се да у струјном колу нема струје. Користите опсег отпора (за аналогни мултиметар поставите га на опсег РКС10, а за дигитални мултиметар користите опсег континуитета који ће се огласити звучним сигналом). Додирните две испитне сонде на две тачке (или две жице) које желите да мерите. Ако се показивач аналогног мултиметра не помера, ради се о прекиду струјног кола, а ако се показивач потпуно замахне, то је кратак спој. За дигитални мултиметар, ако је отворено коло, број се не мења и нема звука; ако је кратак спој, огласиће се звучним сигналом или ће број бити нула.
Одвојите језгра жице на два краја жице тако да се не додирују. Затим подесите мултиметар на горе наведени положај. Поставите испитне каблове на крајеве жице у две различите боје. Ако је измерена вредност изнад 0,5 мегома или показује бесконачност, онда је изолација кола у реду, односно нема цурења у колу. Ако је измерени резултат испод 0,5 мегома, онда је изолација кола неквалификована и постоји цурење. Проверите све спојеве и разводне кутије у кругу након овог прекидача за ваздух да видите да ли изолација спојева није добро урађена. Затим користите мултиметар да проверите сваки спој и разводну кутију методом мерења отпора. Разлог је тај што се током кратког споја тренутно ствара велика струја, а прекидач за ваздух ће се аутоматски искључити. Генерално, коло неће бити превише изгорело. У већини случајева, локација кратког споја може се одредити методом мерења отпора на спојевима или разводним кутијама.
