Како користити мултиметар за откривање квалитета претварача

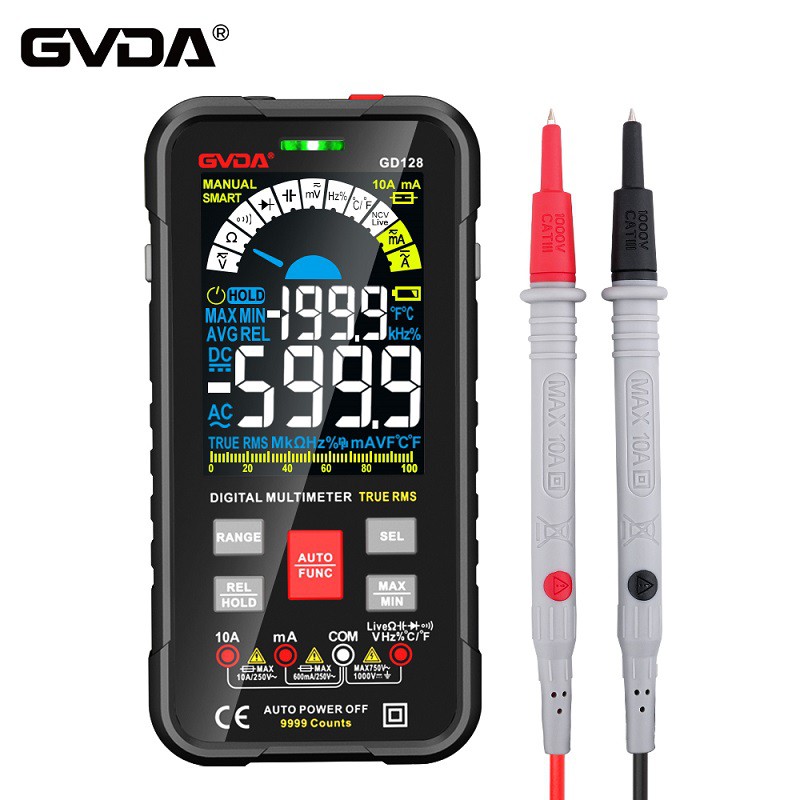

Треба напоменути да се ради личне безбедности машина мора искључити из струје и уклонити улазне струјне водове Р, С, Т и излазне водове У, В, В фреквентног претварача пре рада! Прво, поставите мултиметар на положај „цев другог нивоа“, а затим користите црвену и црну сонду мултиметра за тестирање према следећим корацима:
Црна сонда контактира негативни пол П (+) ДЦ магистрале, а црвена сонда контактира Р, С и Т у низу, бележећи приказану вредност на мултиметру. Затим додирните црвену сонду на Н (-) и додирните црну сонду на Р, С и Т у низу, снимајући приказану вредност мултиметра. Ако је шест приказаних вредности у основи избалансирано, то указује да нема проблема са исправљачем или отпорником меког покретања инверторске диоде. У супротном, ако је модул исправљача или отпорник за меки старт на одговарајућој позицији оштећен, појава је: нема дисплеја.
Црвена сонда додирује негативни пол П (+) ДЦ магистрале, а црна сонда контактира У, В и В у низу, бележећи приказану вредност на мултиметру. Затим додирните црну сонду на Н (-) и црвену сонду на У, В и В у низу и снимите приказану вредност мултиметра. Ако је шест приказаних вредности у основи избалансирано, то указује да нема проблема са ИГБТ инверторским модулом фреквентног претварача. У супротном, ако је ИГБТ инвертерски модул на одговарајућој позицији оштећен, феномен је: нема излаза или се јавља грешка.
Користите фреквентни претварач за погон асинхроног мотора са одговарајућом снагом на лицу места за рад без оптерећења, подесите фреквенцију ф од 50Хз на најнижу фреквенцију.
Током овог процеса, користите амперметар да бисте открили струју празног хода мотора. Ако струја празног хода остане стабилна током смањења фреквенције и може остати у основи непромењена, онда је то добар претварач фреквенције.
Минимална фреквенција се може израчунати на следећи начин: (синхрона брзина - називна брзина) к парови полова п ÷ 60. На пример, 4-полов мотор са номиналном брзином од 1470 обртаја у минути и минималном фреквенцијом од ({ {4}}) × 2 ÷ 60=1 Хз.
Нема проблема са отпорником за меки старт, иначе је модул исправљача или отпорник за меки старт на одговарајућој позицији оштећен и нема дисплеја.
Црвена сонда додирује негативни пол П (+) ДЦ магистрале, а црна сонда контактира У, В и В у низу, бележећи приказану вредност на мултиметру. Затим додирните црну сонду на Н (-) и црвену сонду на У, В и В у низу и снимите приказану вредност мултиметра. Ако је шест приказаних вредности у основи избалансирано, то указује да нема проблема са ИГБТ инверторским модулом фреквентног претварача. У супротном, ако је ИГБТ инвертерски модул на одговарајућој позицији оштећен, феномен је: нема излаза или се јавља грешка.
Користите фреквентни претварач за погон асинхроног мотора са одговарајућом снагом на лицу места за рад без оптерећења, подесите фреквенцију ф од 50Хз на најнижу фреквенцију.
Током овог процеса, користите амперметар да бисте открили струју празног хода мотора. Ако струја празног хода остане стабилна током смањења фреквенције и може остати у основи непромењена, онда је то добар претварач фреквенције.
Минимална фреквенција се може израчунати на следећи начин: (синхрона брзина - називна брзина) к парови полова п ÷ 60. На пример, 4-полов мотор са номиналном брзином од 1470 обртаја у минути и минималном фреквенцијом од ({ {4}}) × 2 ÷ 60=1 Хз.
