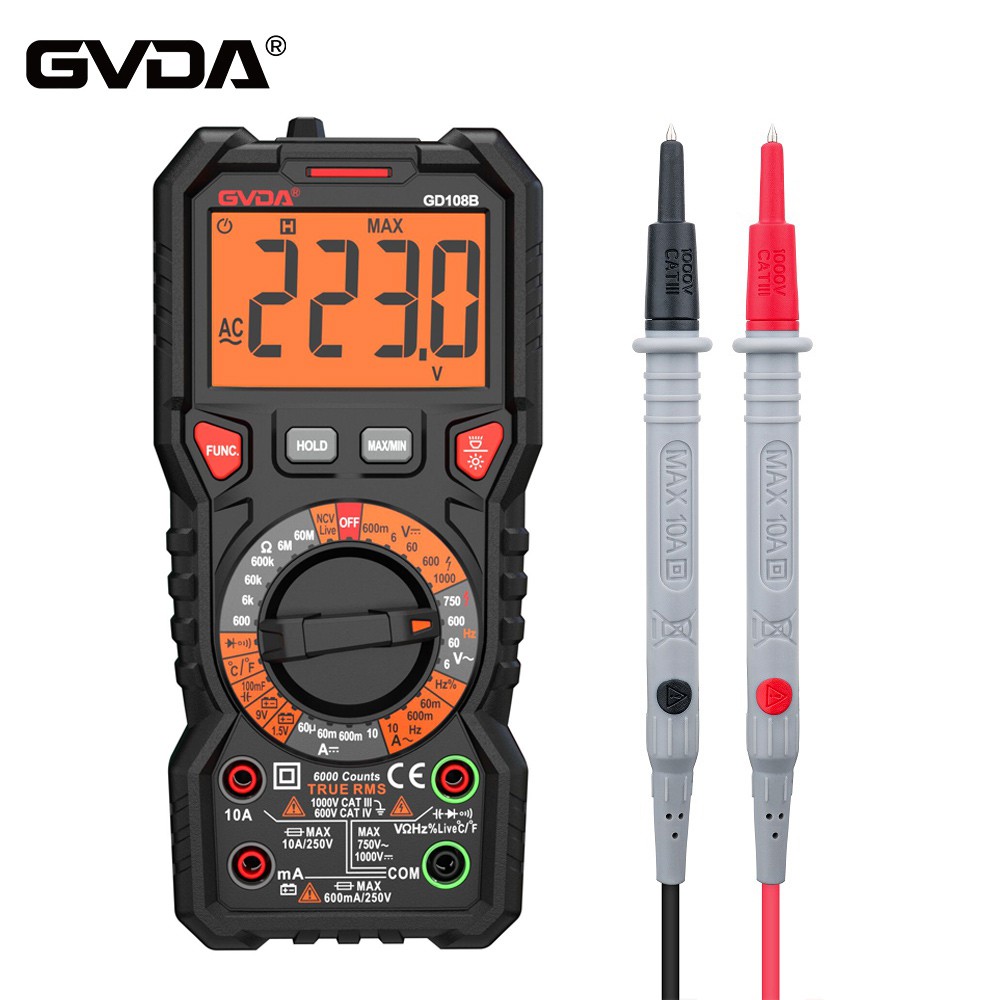

Интегрисано коло за детекцију мултиметра
Иако је замена интегрисаног кола згодна, растављање је ипак више проблематично. Стога, пре демонтаже, треба тачно проценити да ли је интегрисано коло заиста оштећено и степен оштећења, како би се избегло слепо растављање. Овај чланак представља методе и мере предострожности интегрисаних кола за детекцију ван пута и на путу која користе само мултиметар као алат за детекцију. Четири методе он-лине детекције описане у чланку (мерење једносмерног отпора, напона, наизменичног напона и укупне струје) су практичне и најчешће коришћене методе детекције у аматерском одржавању. Овде се такође надам да можете пружити друга практична (интегрисана кола и компоненте) искуство дискриминације и тестирања.
(1) Детекција ван пута
Ова метода се спроводи када ИЦ није заварен у коло. Уопштено, мултиметар се може користити за мерење вредности отпора унапред и уназад између сваког пина који одговара пину за уземљење и упоређивање са нетакнутим ИЦ-ом.
(2) Детекција на путу
Ово је метод детекције једносмерног отпора сваког пина ИЦ у колу (ИЦ је у колу), наизменичног и једносмерног напона према земљи и укупне радне струје кроз мултиметар. Овај метод превазилази ограничења замене ИЦ-а и проблем растављања ИЦ-а у методи теста замене, и представља најчешће коришћени и практичан метод за детекцију ИЦ-а.
1. Метода детекције ДЦ отпора унутар кола
Ово је метод за коришћење омског блока мултиметра за директно мерење позитивних и негативних вредности отпора једносмерне струје сваког пина ИЦ-а и периферних компоненти на плочи, и упоређивање са нормалним подацима да бисте пронашли и утврдили грешку. Приликом мерења обратите пажњу на следеће три тачке:
(1) Искључите напајање пре мерења, како не бисте оштетили мерач и компоненте током теста.
(2) Унутрашњи напон електричног блока мултиметра не сме бити већи од 6В, а опсег мерења је пожељно Р×100 или Р×1к.
(3) Приликом мерења ИЦ пин параметара треба обратити пажњу на услове мерења, као што су тестирани модел, положај клизног крака потенциометра који се односи на ИЦ, итд., и квалитет компоненти периферног кола треба такође узети у обзир.
2. Метода мерења једносмерног радног напона
Ово је начин мерења напона једносмерног напајања и радног напона периферних компоненти помоћу блока једносмерног напона мултиметра када је напајање укључено; детектујте вредност једносмерног напона сваког пина ИЦ-а на земљи и упоредите је са нормалном вредношћу, а затим компримујте опсег грешке. Пронађите оштећену компоненту. Приликом мерења обратите пажњу на следећих осам тачака:
(1) Унутрашњи отпор мултиметра мора бити довољно велики, најмање 10 пута већи од отпора струјног кола које се испитује, како не би дошло до великих грешака у мерењу.
(2) Обично окрените сваки потенциометар у средњи положај. Ако је у питању ТВ, извор сигнала треба да користи стандардни генератор сигнала у боји.
(3) Треба предузети мере против клизања за испитне проводнике или сонде. ИЦ се лако оштети услед било каквог кратког споја. Следеће методе се могу усвојити да би се спречило клизање тест оловке: узмите језгро вентила за бицикл и ставите га на врх тест оловке и продужите врх тест оловке за око 0.5 мм, што не само да може тест врх оловке добро контактира са тестираном тачком, али и ефикасно спречава клизање, неће бити кратког споја чак и ако удари у суседну тачку.
(4) Када измерени напон пина не одговара нормалној вредности, треба га анализирати према томе да ли напон пина има важан утицај на нормалан рад ИЦ-а и одговарајуће промене напона других пинова, тако да како би се проценило да ли је ИК добра или лоша.
(5) периферне компоненте ће утицати на напон пинова ИЦ. Када дође до цурења, кратког споја, отвореног кола или промене вредности у периферним компонентама, или је периферно коло повезано на потенциометар са променљивим отпором, положај клизног крака потенциометра је другачији, што ће изазвати промену напона на пину.
(6) Ако је напон сваког пина ИЦ-а нормалан, генерално се сматра да је ИЦ нормалан; ако је напон неких пинова ИЦ-а ненормалан, треба почети од тачке где је одступање од нормалне вредности највеће и проверити да ли су периферне компоненте неисправне. Ако нема грешке, ИЦ је вероватно оштећен. .
(7) За уређаје за динамички пријем, као што су телевизори, напон сваког пина ИЦ-а је различит када постоји сигнал или не. Ако се утврди да се напон на пину не би требало мењати већ се у великој мери мења, а да се не мења са величином сигнала и различитим положајима подесивих компоненти, може се утврдити да је ИЦ оштећен.
(8) За уређаје са више начина рада, као што су видео рекордери, напон сваког пина ИЦ-а је такође различит у различитим режимима рада.
3. Метода мерења радног напона наизменичне струје
Да би се схватила промена ИЦ АЦ сигнала, мултиметар са дБ прикључком се може користити за извршење приближног мерења АЦ радног напона ИЦ-а. Приликом тестирања, ставите мултиметар у блок наизменичног напона и уметните позитивни тест кабл у дБ прикључак; за мултиметар без дБ утичнице, 0.1-0.5μФ ДЦ блокирајући кондензатор треба да се повеже у серију са позитивним тест каблом. Овај метод је погодан за ИЦ са релативно ниском радном фреквенцијом, као што су степени видео појачала ТВ апарата, кола за скенирање поља, итд. Пошто ова кола имају различите природне фреквенције и таласне облике, измерени подаци су приближни и служе само за референцу.
4. мерење укупне струје
Овај метод је метод за процену да ли је ИЦ добар или лош откривањем укупне струје ИЦ линије напајања. Пошто је велика већина ИЦ-а директно спојена, када је ИЦ оштећен (као што је квар ПН споја или отворени круг), то ће изазвати засићење и прекид следеће фазе, узрокујући промену укупне струје. Према томе, ИЦ се може проценити мерењем укупне струје. Такође се може користити за мерење пада напона отпорника у струјној стази и користити Охмов закон за израчунавање укупне вредности струје. (хттп://ввв.диангон.цом/ цопиригхт)
