Технике поправке дигиталних мултиметара

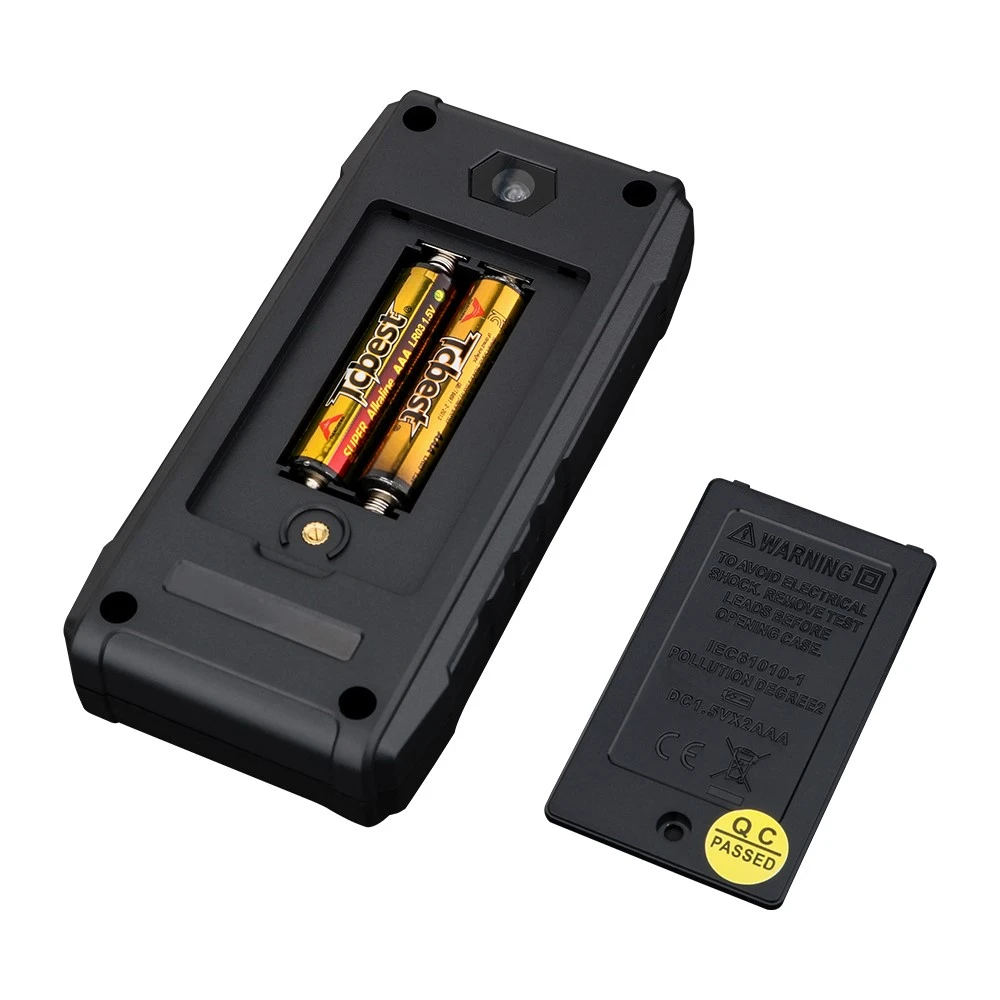

1. Ако сви зупчаници не могу да раде, фокус треба да буде на провери струјног кола и кола А/Д претварача. Приликом провере напајања, извадите наслагану батерију, притисните прекидач за напајање, повежите позитивни вод са негативним напајањем мереног мерача, а негативни вод прикључите на позитивно напајање (за дигитални мултиметар). Окрените прекидач у положај за мерење секундарног транзистора. Ако дисплеј показује позитиван напон секундарног транзистора, то указује да је напајање добро. Ако је одступање велико, то указује да постоји проблем са напајањем.
Ако дође до прекида кола, усредсредите се на проверу прекидача за напајање и каблова батерије. Ако дође до кратког споја, потребно је користити методу прекидача за постепено искључивање компоненти помоћу напајања, са фокусом на проверу оперативних појачала, тајмера и А/Д претварача. Ако дође до кратког споја, он обично оштети више од једне интегрисане компоненте.
А/Д претварач се може проверити истовремено са основним мерачем, што је еквивалентно глави ДЦ мерача аналогног мултиметра. Специфична метода инспекције је:
1) Окрените опсег мереног мерача на најнижи ниво једносмерног напона;
2) Измерите да ли је радни напон А/Д конвертора нормалан. Према моделу А/Д конвертора који се користи у табели, а који одговара В плус пину и ЦОМ пину, да ли се измерене вредности поклапају са њиховим типичним вредностима.
3) Измерите референтни напон А/Д претварача. Тренутно, референтни напон најчешће коришћеног дигиталног мултиметра је генерално 100мВ или 1В, односно измерите ДЦ напон између ВРЕФ плус и ЦОМ. Ако одступа од 100мВ или 1В, може се подесити преко екстерног потенциометра.
4) Проверите број на дисплеју са нултим улазом, кратко спојите позитивни терминал ИН плус и негативни терминал ИН - А/Д конвертора, тако да улазни напон Вин=0, а инструмент приказује „{{3} }.0“ или „00.00“.
5) Проверите пуне светле потезе на монитору. Кратко спојите испитни пин на крају за тестирање на позитивни прикључак напајања В плус, тако да логичка маса постаје високопотенцијална и сва дигитална кола престану да раде. Због једносмерног напона који се примењује на сваки ход, мерач поравнања приказује „1888“, а мерач поравнања приказује „18888“ када су сви потези упаљени. Ако постоји недостатак хода, проверите одговарајући излазни пин А/Д конвертора и проводни лепак (или ожичење), као и да ли постоји лош контакт или прекид везе између А/Д претварача и екрана.
2. Ако постоје проблеми са појединачним брзинама, то значи да и А/Д конвертор и напајање раде исправно. Пошто опсег једносмерног напона и отпора деле скуп отпорника за деле напона; шант за дељење наизменичне и једносмерне струје; Наизменични напон и наизменична струја деле скуп АЦ/ДЦ претварача; Остале компоненте као што су Цк, ХФЕ, Ф, итд. су састављене од независних различитих претварача. Разумевајући однос између њих и на основу дијаграма напајања, лако је лоцирати неисправан део. Ако мерење малих сигнала није тачно или приказани број претерано скаче, фокус треба да буде на провери да ли је контакт прекидача опсега добар.
3. Ако су мерни подаци нестабилни и вредност се увек акумулира, а улазни терминал А/Д конвертора је кратко спојен, а приказани подаци нису нула, онда је генерално 0.1 μ Узрок лоше перформансе Ф референтног кондензатора.
На основу горње анализе, основни редослед поправке за дигитални мултиметар треба да буде: глава дигиталног мерача → једносмерни напон → једносмерна струја → наизменични напон → наизменична струја → опсег отпора (укључујући зујалицу и проверу позитивног пада напона секундарне цеви) → Цк → ХФЕ, Ф, Х, Т, итд. Али не би требало да буде превише механички. Неки очигледни проблеми се могу прво решити. Али када се врши калибрација, потребно је пратити горе наведени поступак.
