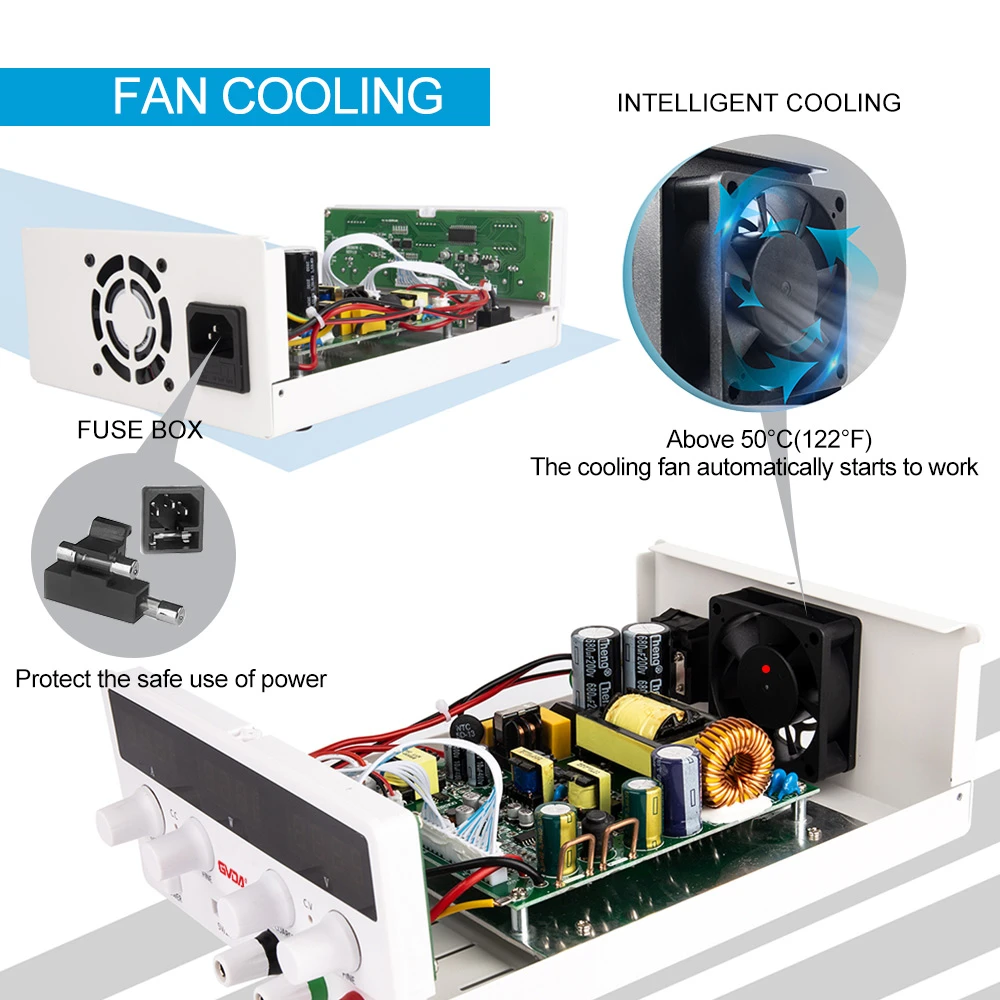

Принцип рада високофреквентног регулисаног напајања
Главно коло
Цео процес улаза наизменичне мреже и излаза једносмерне струје укључује: 1. Улазни филтер: његова функција је да филтрира неред који постоји у мрежи и истовремено спречи да се неред који генерише машина враћа у јавну мрежу. 2. Ректификација и филтрирање: мрежна наизменична струја се директно исправља у глатки ДЦ за следећу фазу трансформације. 3. Инверзија: Претворите исправљену једносмерну струју у високофреквентну наизменичну струју, која је основни део високе фреквенције. Што је фреквенција већа, то је мањи однос запремине, тежине и излазне снаге. 4. Исправљање излаза и филтрирање: У складу са захтевима оптерећења, обезбедите стабилно и поуздано напајање једносмерном струјом.
Контролно коло
С једне стране, узорци се узимају са излазног терминала, упоређују се са постављеним стандардом, а затим се претварач контролише да промени своју фреквенцију или ширину импулса како би се постигао стабилан излаз; Управљачко коло спроводи различите мере заштите на целој машини.
коло за детекцију
Поред пружања различитих параметара у заштитном колу у раду, он такође пружа различите информације о инструменту за приказ.
Помоћна снага
Обезбеђује напајање за различите захтеве свих појединачних кола. Принцип контроле прекидача и стабилизације напона Прекидач К се више пута укључује и искључује у одређеном временском интервалу. Када је прекидач К укључен, улазна снага Е се доводи до оптерећења РЛ преко прекидача К и филтерског кола. Током читавог периода укључења, напајање Е обезбеђује енергију за оптерећење; када је прекидач К искључен, улазно напајање Е прекида довод енергије. Може се видети да је енергија коју обезбеђује улазно напајање оптерећењу испрекидана. Да би се оптерећењу обезбедила континуирана енергија, прекидачко регулисано напајање мора имати сет уређаја за складиштење енергије. Када је прекидач укључен, део енергије се складишти. Отпустите на оптерећење када се искључи. На слици, коло састављено од индуктора Л, кондензатора Ц2 и диоде Д има ову функцију. Индуктивност Л се користи за складиштење енергије. Када је прекидач искључен, енергија ускладиштена у индуктивности Л се ослобађа до оптерећења кроз диоду Д, тако да оптерећење може да добије континуирану и стабилну енергију. Пошто диода Д чини струју оптерећења континуираном, то се назива слободним ходом. диода. Просечан напон ЕАБ између АБ може се изразити следећом формулом: ЕАБ=ТОН/Т*Е У формули, ТОН је време када се прекидач укључи сваки пут, а Т је радни циклус укључити и искључити (тј. време укључивања ТОН и збир времена ТОФФ). Из формуле се може видети да ће се и просечна вредност напона између А и Б променити променом односа времена укључивања прекидача и радног циклуса. Стога, аутоматско подешавање односа ТОН и Т са променом оптерећења и улазног напона напајања може учинити да излазни напон В0 остане исти. Промена временског ТОН-а и односа радног циклуса значи промену радног циклуса импулса. Овај метод се зове „Контрола временског односа“ (ТимеРатиоЦонтрол, скраћено ТРЦ).
