Поређење принципа линеарног напајања и прекидачког напајања
Линер напајање прво смањује амплитуду напона наизменичне струје кроз трансформатор, а затим је исправља кроз исправљачко коло да би се добила импулсна једносмерна струја, а затим је филтрира да би се добио напон једносмерне струје са малим таласним напоном. Да би се постигао високопрецизан једносмерни напон, он мора бити стабилизован помоћу кола за стабилизацију напона.

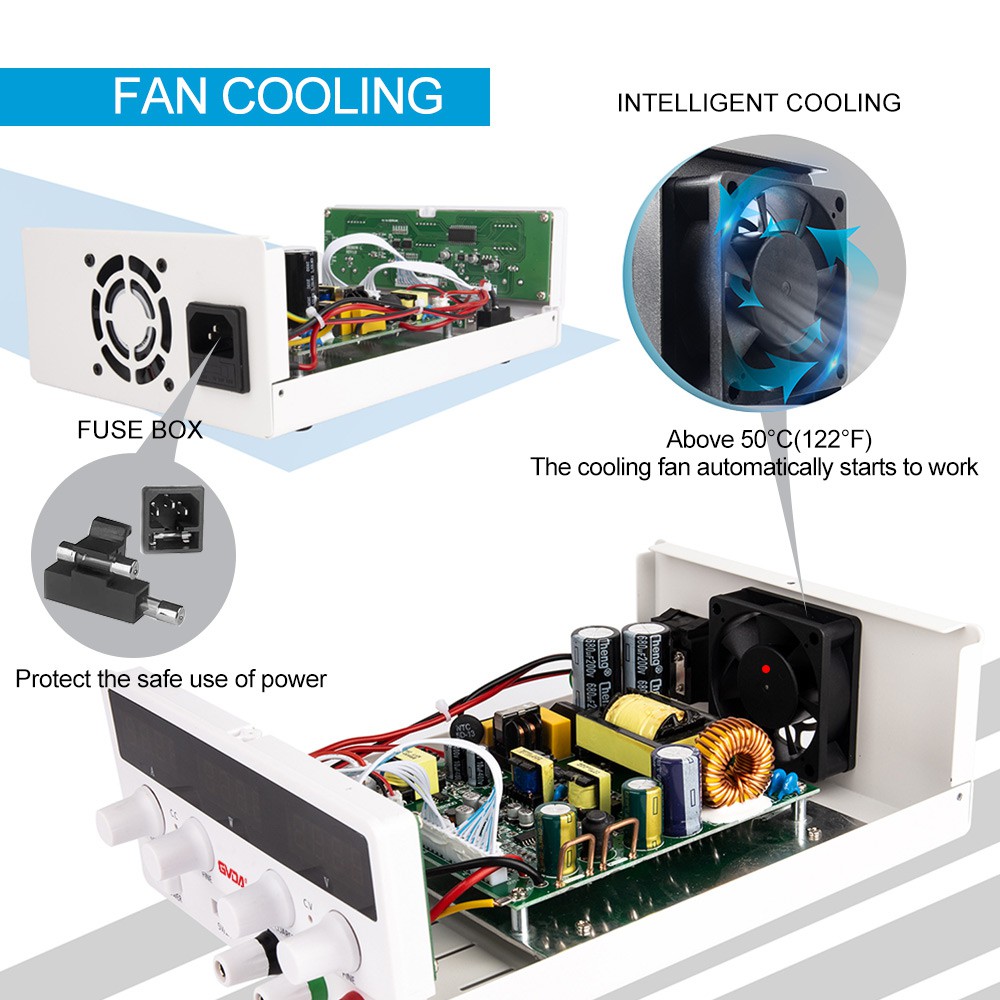

Поређење линеарног напајања и прекидачког напајања
То значи да цев која се користи за подешавање напона ради у зони засићења и пресека, односно у комутационом стању.
Генерално, излазни напон се узоркује и затим шаље у појачивач напона за поређење са референтним напоном. Излаз појачивача напона се користи као улаз цеви за подешавање напона за контролу цеви за подешавање тако да се напон споја мења са улазом, чиме се подешава његов излазни напон. Али прекидачко напајање мења излазни напон променом времена укључивања и искључивања регулаторске цеви, односно радног циклуса!
Од његових главних карактеристика: технологија линеарног напајања је веома зрела, цена производње је ниска, може постићи високу стабилност, таласање је такође мало, а нема сметњи и буке прекидача напајања, али је његова запремина релативно мала у поређењу са прекидачким напајањем. Релативно је велик и захтева висок опсег улазног напона; а прекидачко напајање је супротно.
Њихове функције су:
1. Улазни мрежни филтер: Уклоните сметње из мреже, као што су покретање мотора, прекидач електричних уређаја, удари грома, итд., а такође спречите да се високофреквентна бука коју генерише прекидачки извор напајања шири на грид.
2. Филтер за исправљање улаза: исправите и филтрирајте улазни напон мреже да бисте обезбедили једносмерни напон за претварач.
3. Инвертер: То је кључни део прекидачког напајања. Он трансформише једносмерни напон у високофреквентни наизменични напон и игра улогу у изоловању излазног дела од улазне мреже.
4. Филтер за исправљање излаза: исправите и филтрирајте излаз високофреквентног наизменичног напона помоћу претварача да бисте добили потребни једносмерни напон и истовремено спречили да високофреквентни шум омета оптерећење.
5. Контролни круг: детектујте излазни једносмерни напон, упоредите га са референтним напоном и појачајте га. Ширина импулса осцилатора је модулисана да контролише претварач како би се одржао стабилан излазни напон.
6. Заштитни круг: Када прекидач за напајање има пренапонски или прекострујни кратки спој, заштитни круг зауставља прекидачки извор напајања да би заштитио оптерећење и само напајање.
Прекидач за напајање прво исправља наизменичну струју у једносмерну, затим инвертује једносмерну струју у наизменичну, а затим исправља и даје потребан једносмерни напон. На овај начин прекидачко напајање штеди трансформатор у доњем линеарном напајању и напонском повратном колу. Инвертерско коло у прекидачком напајању је потпуно дигитално подешавање, чиме се такође може постићи веома висока тачност подешавања.
Главни принцип рада прекидачког напајања је да се Мос цеви горњег и доњег моста укључују наизменично. Прво, струја тече кроз Мос цев горњег моста, а електрична енергија се акумулира у калему помоћу функције складиштења завојнице. Коначно, Мос цев горњег моста је искључена, а доњи мост је укључен. Мос цев, калем и кондензатор моста непрекидно снабдевају струјом споља. Затим искључите Мос цев доњег моста, а затим отворите горњи мост да уђе струја, и поновите овако, јер Мос цев треба наизменично укључивати и искључивати, па се то зове прекидачко напајање.
Линеарно напајање је другачије. Пошто није укључен прекидач, горња водоводна цев увек испушта воду. Ако има превише воде, она ће исцурити. То је оно што често видимо у неким линеарним изворима напајања. Мос цев генерише много топлоте. Бескрајна електрична енергија се претвара у топлотну енергију. Са ове тачке гледишта, ефикасност конверзије линеарног напајања је веома ниска, а када је топлота висока, животни век компоненти ће се смањити, што утиче на коначни ефекат употребе.
Разлика између прекидачког напајања и линеарног напајања је углавном начин на који раде.
Уређај за напајање линеарног напајања ради у линеарном стању, то јест, уређај за напајање увек ради чим се користи, тако да доводи до његове ниске радне ефикасности, углавном између 50[[ процената ]]~ 60[[ процената ]], и мора се рећи да је он веома добар линеарни извор напајања. Начин рада линеарног напајања чини неопходним поседовање напонског уређаја за прелазак са високог на ниски напон. Генерално, то је трансформатор, а постоје и други попут ККС напајања, који затим исправља и излази једносмерни напон. Као резултат, његова запремина је велика, тешка, ниске ефикасности и ствара много топлоте. Он такође има своје предности: мало таласање, добру брзину прилагођавања и мале спољне сметње. Погодно за употребу са аналогним колима, разним појачалима итд.
прекидач напајања. Његови уређаји за напајање раде у укљученом стању, (један укључен и један искључен, један укључен и један искључен, фреквенција је веома брза, фреквенција општег прекидачког напајања панела је 100 ~ 200КХз, а фреквенција напајања модула је 300 ~500КХз). На овај начин је њен губитак мали, а ефикасност висока. Постоје и захтеви за трансформаторе, који морају бити направљени од материјала са високом магнетном пропусношћу. Мало мастила, његов трансформатор је мала реч. Ефикасност 80 до 90 процената. Речено је да су најбољи ВИЦОР модули у Сједињеним Државама чак 99 процената. Прекидачко напајање има високу ефикасност и малу величину, али у поређењу са линеарним напајањем, његово таласање и стопа прилагођавања напона и струје су смањени.
