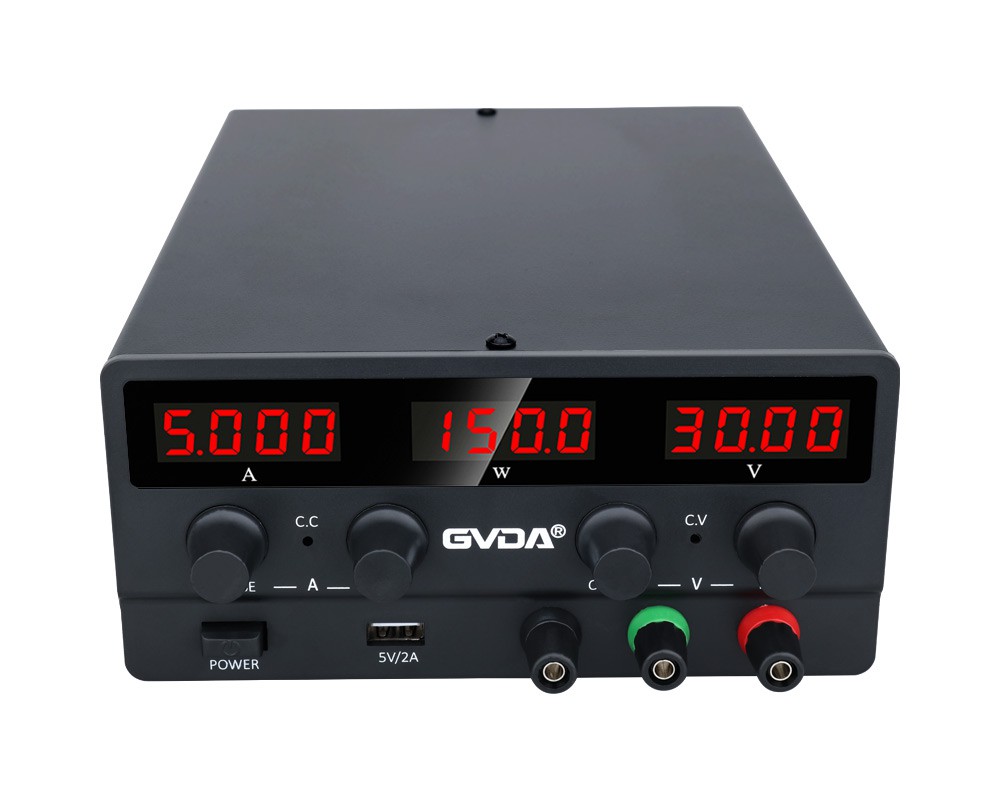

Три услова прекидачког напајања
Принцип рада прекидачког напајања Процес рада прекидачког напајања је прилично лак за разумевање. У линеарном напајању, транзистор снаге је направљен да ради у линеарном режиму. За разлику од линеарног напајања, ПВМ прекидачко напајање чини да транзистор снаге ради у укљученом и искљученом стању. , у ова два стања, производ волт-ампера који се додаје транзистору снаге је веома мали (када је укључен, напон је низак, а струја велика; када је искључен, напон је висок и струја је мали) / волти на уређају за напајање Амперски производ је губитак који настаје на енергетском полупроводничком уређају. У поређењу са линеарним изворима напајања,
Принцип рада прекидачког напајања
Процес рада прекидачког напајања је прилично једноставан за разумевање. У линеарном напајању, транзистор снаге је направљен да ради у линеарном режиму. За разлику од линеарног напајања, ПВМ прекидачко напајање чини да транзистор снаге ради у укљученим и искљученим стањима. У стању, производ волт-ампера који се додаје транзистору снаге је веома мали (када је укључен, напон је низак, а струја велика; када је искључен, напон је висок, а струја мала) / Волт-ампер производ на уређају за напајање је губици полупроводника снаге који настају на уређају. У поређењу са линеарним напајањем, ефикаснији радни процес ПВМ прекидачког напајања постиже се „сецкањем“, односно сецкањем улазног једносмерног напона у импулсни напон чија је амплитуда једнака амплитуди улазног напона. Радни циклус импулса се подешава помоћу контролера прекидачког напајања. Када се улазни напон пресече у квадратни талас наизменичне струје, његова амплитуда се може повећати или смањити преко трансформатора. Повећањем броја секундарних намотаја трансформатора може се повећати број група излазног напона. Коначно, ови таласи наизменичне струје се исправљају и филтрирају да би се добио једносмерни излазни напон. Основна намена контролера је да одржава стабилан излазни напон, а његов рад је веома сличан линеарном облику контролера. Односно, функционални блок, референтни напон и појачавач грешке контролера могу бити дизајнирани да буду исти као код линеарног регулатора. Разлика између њих је у томе што излаз појачавача грешке (напон грешке) пролази кроз јединицу за конверзију напон/ширину импулса пре покретања транзистора снаге. Постоје два главна начина рада прекидачког напајања: унапред конверзија и конверзија појачања. Иако је распоред њихових различитих делова веома мали, процес рада је веома различит и сваки има своје предности у специфичним применама.
Три услова прекидачког напајања
прекидач
Енергетска електроника ради у прекидачком стању, а не у линеарном стању
висока фреквенција
Енергетски електронски уређаји раде на високим фреквенцијама, а не на ниским фреквенцијама близу индустријских фреквенција
ДЦ
Прекидач за напајање производи једносмерну струју уместо наизменичну струју и такође може да емитује високофреквентну наизменичну струју као што су електронски трансформатори
Класификација прекидачког напајања
У области технологије прекидачког напајања, људи истовремено развијају сродне енергетске електронске уређаје и технологију конверзије фреквенцијске фреквенције. Њих двоје промовишу једно друго како би промовисали пребацивање напајања на светло, мало, танко, ниско бучно, високе поузданости, развој у правцу против ометања. Прекидачки извори напајања се могу поделити у две категорије: АЦ/ДЦ и ДЦ/ДЦ. Постоје и АЦ/АЦДЦ/АЦ као што су претварачи. ДЦ/ДЦ претварачи су сада модулисани, а технологија пројектовања и производни процеси су сазрели у земљи и иностранству. Стандардизацију су препознали корисници, али модуларизација АЦ/ДЦ, због својих карактеристика, наилази на сложеније техничке и процесне производне проблеме у процесу модуларизације. Структура и карактеристике два типа прекидачких извора напајања су описане у наставку.
