Хајде да научимо о врстама електронских микроскопа Хајде да научимо о врстама електронских микроскопа
Електронски микроскопи се могу поделити на трансмисионе електронске микроскопе, скенирајуће електронске микроскопе, рефлексионе електронске микроскопе и емисионе електронске микроскопе према њиховој структури и употреби.
Трансмисиони електронски микроскопи се често користе за посматрање ситних структура материјала које се не могу разликовати са обичним микроскопима; скенирајући електронски микроскопи се углавном користе за посматрање морфологије чврстих површина, а такође се могу комбиновати са рендгенским дифрактометрима или спектрометрима електронске енергије за формирање електрона. Микросонде се користе за анализу састава материјала; емисиони електронски микроскопи се користе за проучавање самоемитујућих електронских површина.
1. Трансмисиони електронски микроскоп
Име је добио по томе што електронски сноп продире у узорак, а затим користи електронско сочиво за снимање и увећање слике. Његова путања светлости је слична путањи оптичког микроскопа и може директно да добије пројекцију узорка. Променом система сочива сочива објектива може се директно увећати слика у фокусној тачки сочива објектива.
Из овога се могу добити слике дифракције електрона. Ова слика се може користити за анализу кристалне структуре узорка. У овом типу електронског микроскопа контраст детаља слике се формира расејањем електронског зрака од стране атома узорка. Пошто електрони треба да путују кроз узорак, узорак мора бити веома танак.
Дебљина узорка је одређена атомским тежинама атома који чине узорак, напоном при којем се електрони убрзавају и жељеном резолуцијом. Дебљина узорка може варирати од неколико нанометара до неколико микрометара.
Што је већа атомска тежина и нижи напон, узорак мора бити тањи. Тањи део узорка или део мање густине има мање расејања снопа електрона, тако да више електрона пролази кроз отвор сочива објектива и учествује у снимању, чинећи слику светлијом. Насупрот томе, дебљи или гушћи делови узорка ће изгледати тамније на слици. Ако је узорак превише дебео
2. Скенирајући електронски микроскоп
Електронски сноп скенирајућег електронског микроскопа не пролази кроз узорак, већ само фокусира сноп електрона на малу површину узорка што је више могуће, а затим скенира узорак линију по линију. Упадни електрони изазивају побуђивање секундарних електрона са површине узорка.
Оно што микроскоп посматра су електрони расејани из сваке тачке. Сцинтилациони кристал постављен поред узорка прима ове секундарне електроне и појачава их да би модулирао интензитет електронског снопа цијевне цеви, мењајући на тај начин осветљеност на флуоресцентном екрану цијевне цеви. Слика је тродимензионална слика, која одражава структуру површине узорка.
Одбојни калем цеви са сликом наставља да скенира синхроно са електронским снопом на површини узорка, тако да флуоресцентни екран цеви за слику приказује топографску слику површине узорка, што је слично принципу рада индустријске телевизије. Пошто електрони у таквом микроскопу не морају да се преносе кроз узорак, напон при којем се убрзавају не мора бити веома висок.

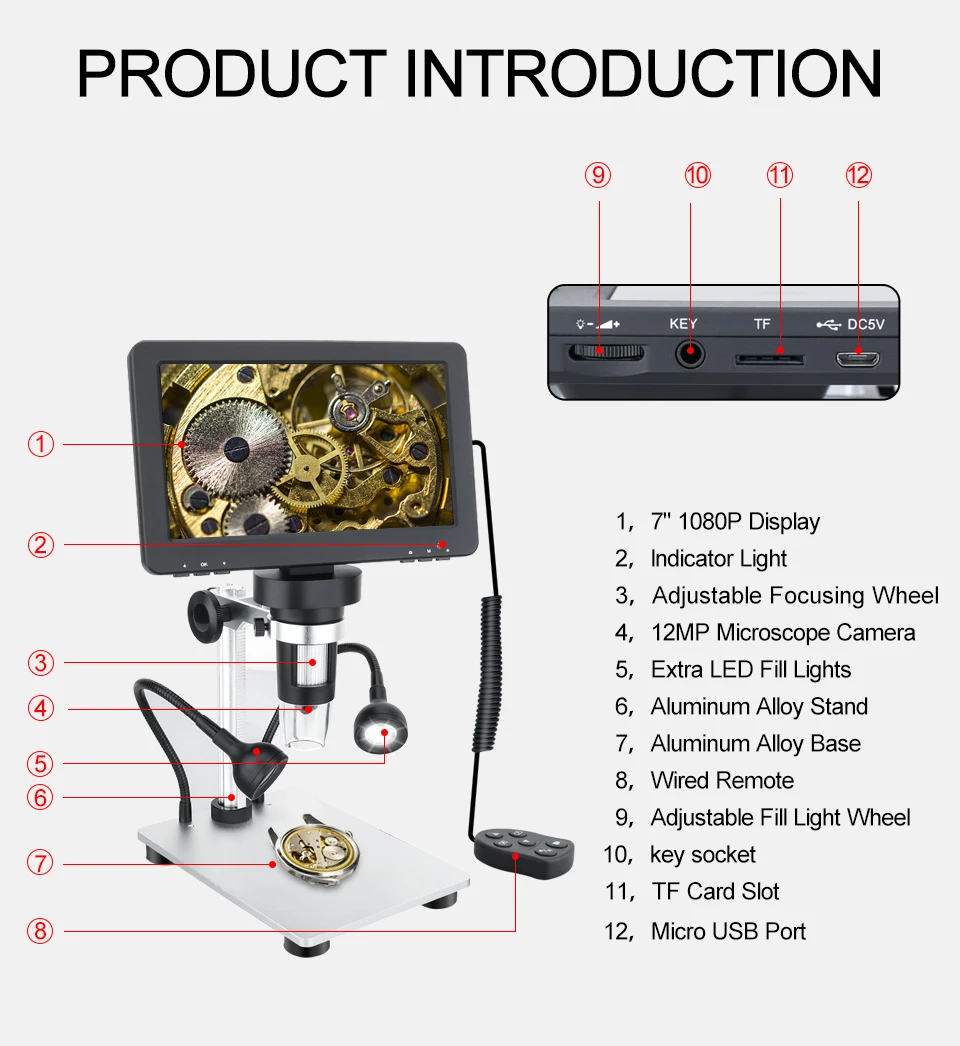

3. Електронски дигитални микроскоп
Уопштено говорећи, дигитални микроскопи би стриктно требало да спадају у категорију оптичких микроскопа. Дигитални микроскоп је високотехнолошки производ који је успешно развијен савршено комбиновањем најсавременије технологије оптичког микроскопа, напредне технологије фотоелектричне конверзије и технологије ЛЦД екрана. Као резултат, можемо да репродукујемо истраживање на микроскопском пољу од традиционалног обичног бинокуларног посматрања до монитора, чиме се побољшава ефикасност рада.
